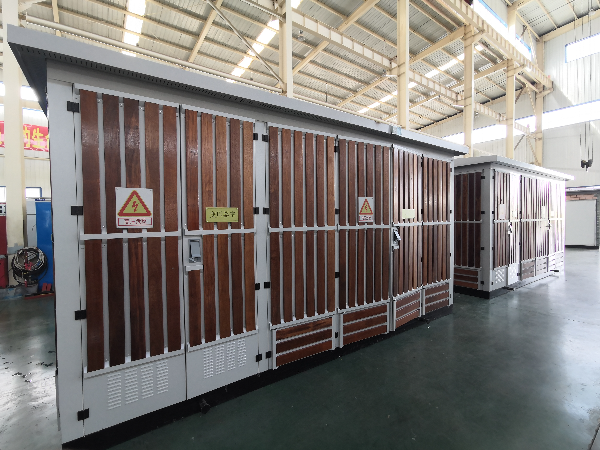

ZGS11预装式变电站 10kV/0.4kV 负荷开关内置 小区工业园区适用 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 一个月 |
ZGS11预装式变电站 10kV/0.4kV 负荷开关内置 小区工业园区适用 详细介绍 :
ZGS11预装式变电站的独特之处在于高压侧负荷开关及熔断器浸入变压器油箱内部，与变压器共用绝缘油，大大减少了高压室的体积。产品有终端型和环网型两种高压接线方案，用户可根据配网需要选择。变压器采用低损耗全密封结构，容量范围50~1250kVA。低压侧可按需求配置多路出线、电容补偿、计量等模块。箱体前舱（高低压仪表室）采用普通冷轧钢板，也可选用热镀锌钢板、不锈钢或铝合金，以增强耐腐蚀能力。底架采用工字钢和钢板焊接，整体起吊，方便运输安装。产品技术参数：额定频率50Hz，高压侧额定电压10/12kV，低压侧0.4kV；主回路额定电流630A；额定短时耐受电流高压为12.5~20kA（2s），低压为15~75kA（1s）；额定峰值耐受电流高压20~40kA，低压30~165kA；工频耐压35kV；雷电冲击耐压70kV；高压限流熔断器额定开断电流50kA；防护等级IP33（变压器全密封），噪声≤55dB。使用条件：环境温度-25℃~+40℃（温带地区）或可至-50℃（严寒地区），相对湿度最高100%，安装场地倾斜度不大于3°，无剧烈振动和腐蚀性气体。
产品亮点
- 负荷开关内置：减少高压室体积，提高安全性，防止误触带电部件。
- 经济实用：相比传统箱变造价更低，占地面积更小。
- 变压器低损耗：符合国家能效标准，长期运行节省电费。
- 安装便捷：整体运输、现场就位，接线后即可投运，适合工期紧张的项目。
- 适应性强：可选多种外壳材质，满足沿海、化工等腐蚀环境要求。
应用场景
- 住宅小区：作为小区配电室，供电给居民和公用设施。
- 工业园区：为中小型企业提供10kV/0.4kV配电。
- 学校及商场：对噪音和安全性要求较高的公共场所。
- 临时用电：工地、大型活动快速建立供电点。
为什么选择我们
- 多年生产预装式变电站经验，ZGS11系列已累计销售数千台。
- 变压器、开关、低压元件均选用行业知名品牌或自主高品质产品。
- 提供一站式服务：方案设计、制造、运输、调试、售后。
- 产品通过国家电器产品质量监督检验中心型式试验。
- 可为用户量身定制特殊接线方式、容量及防护等级。
