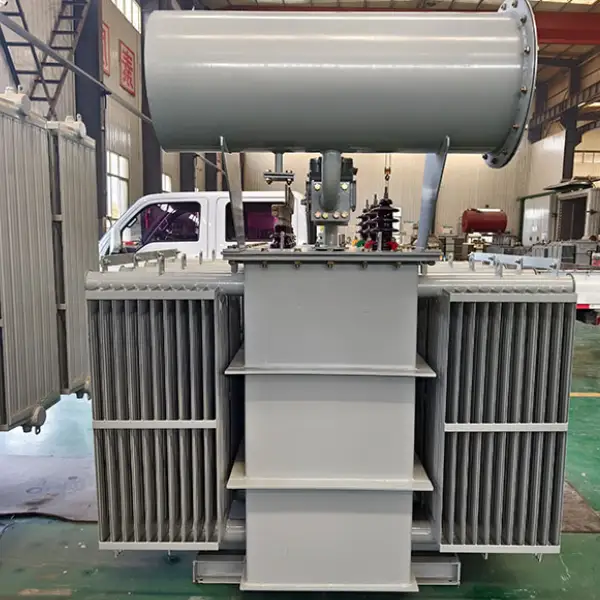

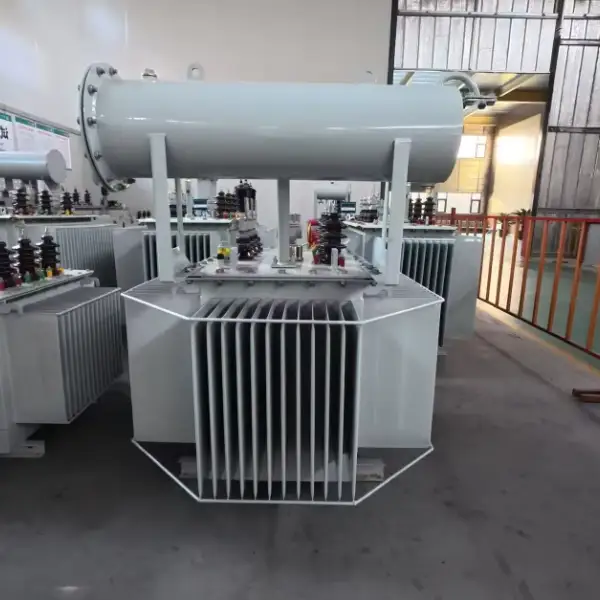

SZ18系列35kV有载调压电力变压器 2000-31500kVA 一级能效 超低损耗 油浸式全密封主变
SZ18系列35kV有载调压电力变压器是我公司按照国家GB 20052《电力变压器能效限定值及能效等级》中一级能效最高标准开发的新一代有载调压主变压器。本系列产品适用于交流50Hz、额定电压35kV的输配电系统，将35kV高压电能转换为10.5kV中压电能，额定容量覆盖2000kVA至31500kVA，是区域变电站、工矿企业总降压站、新能源升压站及电网枢纽节点的核心设备。产品集成了有载分接开关，可在带负载状态下自动或手动调节输出电压，同时空载损耗及负载损耗均达到一级能效限值，较常规S11系列节能约25%~30%，是目前国内能效等级最高的35kV有载调压电力变压器之一。
SZ18系列35kV有载调压电力变压器 2000-31500kVA 一级能效 超低损耗 油浸式全密封主变 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 一个月 |
SZ18系列35kV有载调压电力变压器 2000-31500kVA 一级能效 超低损耗 油浸式全密封主变 详细介绍 :
SZ18系列35kV有载调压电力变压器采用三相油浸自冷（ONAN）或风冷（ONAF）结构。铁芯选用超高导磁冷轧取向硅钢片（牌号不低于23QG075），45°全斜步进搭接工艺，铁芯整体退火处理，并应用激光刻痕技术降低涡流损耗，单位损耗极低。绕组采用高纯度无氧铜导线，高压绕组为饼式结构，低压绕组为箔式或线绕式，层间绝缘使用高密度电缆纸，采用新型绝缘结构及轴向压紧装置，抗短路机械强度高。油箱为桶式或钟罩式结构，配备片式散热器及胶囊式油枕，变压器油与空气完全隔绝，延缓油纸绝缘老化，实现全密封免维护。
| 额定容量 (kVA) | 空载损耗 (kW) | 负载损耗 (kW) 75℃ | 空载电流 (%) | 阻抗电压 (%) |
|---|---|---|---|---|
| 2000 | 1.84 | 18.2 | 0.40 | 6.5 |
| 2500 | 2.18 | 19.6 | 0.40 | 6.5 |
| 3150 | 2.60 | 23.5 | 0.40 | 6.5 |
| 4000 | 3.10 | 27.6 | 0.40 | 7.0 |
| 5000 | 3.70 | 32.5 | 0.40 | 7.0 |
| 6300 | 4.50 | 34.9 | 0.40 | 7.0 |
| 8000 | 6.30 | 38.6 | 0.32 | 8.0 |
| 10000 | 7.40 | 45.6 | 0.32 | 8.0 |
| 12500 | 8.70 | 54.0 | 0.28 | 8.0 |
| 16000 | 10.5 | 66.8 | 0.28 | 8.0 |
| 20000 | 12.4 | 78.6 | 0.28 | 8.0 |
| 25000 | 14.6 | 92.9 | 0.24 | 10.0 |
| 31500 | 17.4 | 110.2 | 0.24 | 10.0 |
注：联结组可选择Yd11（高压星形，低压三角形）或YNd11（高压星形带中性点引出），方便中性点接地。
使用条件：环境温度-25℃～+40℃，海拔≤1000m（高海拔需特殊设计），无严重污秽及腐蚀性气体的户外变电站。
产品亮点
- 一级能效领跑者：空载损耗及负载损耗均达到GB 20052一级能效限值，较常规S11系列空载损耗降低约25%，负载损耗降低约15%，全生命周期电费节省极为显著，符合国家“双碳”战略及绿色电网建设要求。
- 有载调压，电压稳定：±3×2.5%宽范围调压，可在带负载下自动/手动调节，输出电压波动范围控制在±5%以内，有效解决电网电压波动及长线路末端电压偏低问题，保障下级电网及敏感负荷供电质量。
- 超低空载电流：优化铁芯磁路及高导磁材料，空载电流低至0.24%~0.40%，远优于国标，显著降低变压器自身无功消耗和空载损耗。
- 全密封长寿命：胶囊油枕使变压器油与空气零接触，防止油质氧化受潮，绝缘寿命延长至30年以上，基本免维护。
- 高抗短路能力：采用高强度压钉式压紧、辐向支撑及优化安匝分布，通过突发短路试验验证，承受短路冲击能力强，保障电网安全。
- 低噪音环保：铁芯降噪及减振设计，噪音水平优于国标5~8dB(A)，适合城市及居民区变电站。
- 智能接口：可配置有载调压控制器，具备RS485通讯及远动接口，支持远方调节、档位遥信及电压无功综合控制。
应用场景
- 35kV区域变电站：作为主变压器，有载调压功能可有效应对上级电网电压波动，提升供电质量，同时一级能效大幅降低变电站损耗，助力电网降损增效。
- 工矿企业总降压站：冶金、化工、水泥、精密制造等高能耗企业，有载调压稳定10kV母线电压，保障生产线连续安全运行，一级能效降低电费支出，满足“两高”项目能效准入。
- 新能源升压站：风力发电场、光伏电站并网点，有载调压稳定送出电压，满足电网调度要求，同时超低损耗提升场站综合效率。
- 铁路牵引变电所：适应机车负荷剧烈波动，稳定27.5kV或10kV母线电压，保障铁路供电质量。
- 电网联络变压器：用于不同电压等级电网之间的功率交换，调节无功电压，提高电网稳定性。
- 数据中心及大型基础设施：为高可靠性供电系统提供一级能效主变压器，满足绿色建筑及低碳园区认证。
为什么选择我们
- 全系列SZ18 35kV有载调压电力变压器通过国家变压器质量监督检验中心型式试验及突发短路试验，具备一级能效检测报告及型号备案证书，损耗实测值优于国标限值。
- 绕组采用无氧铜导线及高密度绝缘，真空干燥浸漆，电气强度高，抗短路能力优异，短路试验验证合格。
- 油箱采用加强型桶式结构，配片式散热器及胶囊油枕，氮气检漏无渗漏，密封件选用进口产品，确保20年不漏油。
- 产品已广泛应用于国内多个35kV变电站、大型工矿企业、新能源升压站及铁路项目中，运行稳定可靠，用户评价“损耗极低、调压精准、从未渗漏、免维护”。
