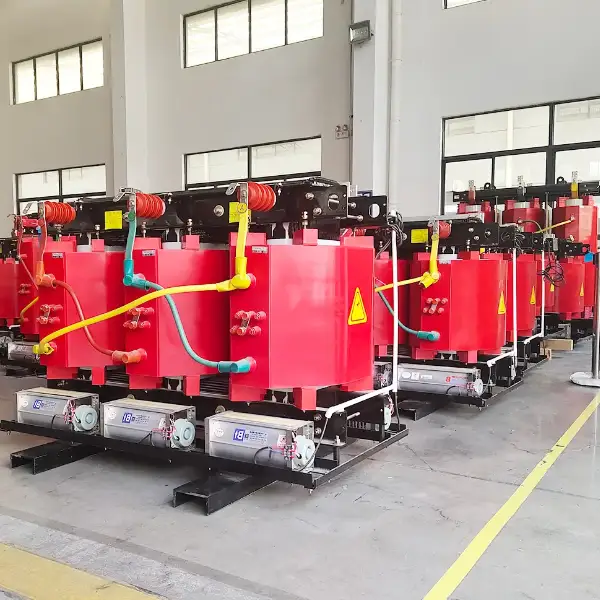

SCB11系列35kV干式变压器 50-2500kVA 35/0.4kV 低损耗环氧浇注 阻燃免维护
SCB11系列35kV干式变压器是我公司采用环氧树脂真空浇注工艺开发的新一代节能型干式变压器，适用于交流50Hz、额定电压35kV的电力系统，将35kV高压电能直接转换为400V低压电能。额定容量覆盖50kVA至2500kVA，是工矿企业、油田矿山、铁路牵引、大型水利工程及偏远地区变电站等场景的理想配电设备。本产品在SCB10基础上进一步优化设计，空载损耗较SCB10系列降低约5%~10%，达到GB 20052三级能效以上水平，具有低损耗、阻燃防爆、耐潮湿、免维护等突出优势，尤其适合对消防安全和环保要求严格的场所，可替代传统油浸式变压器安装在负荷中心。
SCB11系列35kV干式变压器 50-2500kVA 35/0.4kV 低损耗环氧浇注 阻燃免维护 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 一个月 |
SCB11系列35kV干式变压器 50-2500kVA 35/0.4kV 低损耗环氧浇注 阻燃免维护 详细介绍 :
SCB11系列35kV干式变压器高压绕组采用高纯度无氧铜导线，低压绕组采用铜箔绕制，以玻璃纤维网格布为增强材料，在真空状态下用高性能环氧树脂浇注，固化后形成坚固的圆筒形整体，机械强度高，局部放电量低（≤5pC），抗短路能力优异。铁芯选用高导磁冷轧取向硅钢片，45°全斜步进搭接工艺，铁芯整体退火处理，有效降低空载损耗和磁致伸缩噪声。线圈内外侧采用硅橡胶绝缘，散热性能好且不吸潮，可在100%相对湿度环境下长期运行，间断运行无须干燥处理。铁芯夹件设有特殊防锈保护层，适应潮湿及轻微污染环境。
产品配置智能温控系统，具备3路4-20mA模拟量输出及RS232/RS485数字通讯接口，可实时监测三相绕组温度，自动启停冷却风机，并具备超温报警及跳闸保护功能。冷却方式为自然空气冷却（AN），可配置风冷系统（AF）实现短时增容50%。外壳防护等级可选IP20或IP31，外壳材质为不锈钢或铝合金，满足户内或半户外安装需求。
主要技术参数依据您提供的SCB11系列数据（50～2500kVA，35/0.4kV，联结组Dyn11或Yyn0）：
| 额定容量 (kVA) | 空载损耗 (kW) | 负载损耗 (kW) 120℃ | 空载电流 (%) | 阻抗电压 (%) |
|---|---|---|---|---|
| 50 | 0.41 | 1.42 | 2.1 | 6.0 |
| 100 | 0.57 | 2.09 | 1.8 | 6.0 |
| 160 | 0.71 | 2.81 | 1.4 | 6.0 |
| 200 | 0.80 | 3.32 | 1.4 | 6.0 |
| 250 | 0.89 | 3.80 | 1.2 | 6.0 |
| 315 | 1.06 | 4.51 | 1.2 | 6.0 |
| 400 | 1.24 | 5.41 | 1.0 | 6.0 |
| 500 | 1.46 | 6.65 | 1.0 | 6.0 |
| 630 | 1.68 | 7.69 | 0.9 | 6.0 |
| 800 | 1.95 | 9.12 | 0.9 | 6.0 |
| 1000 | 2.19 | 10.4 | 0.7 | 6.0 |
| 1250 | 2.55 | 12.7 | 0.7 | 6.0 |
| 1600 | 2.92 | 15.4 | 0.7 | 6.0 |
| 2000 | 3.44 | 18.2 | 0.7 | 6.0 |
| 2500 | 4.01 | 21.8 | 0.7 | 6.0 |
注：Dyn11联结组可承受100%不平衡负载并抑制三次谐波，推荐用于非线性负载及单相负荷较重的场合。
使用条件：环境温度-25℃～+40℃，海拔≤1000m（高海拔需降容），相对湿度≤100%，无剧烈振动及腐蚀性气体的户内场所。
产品亮点
- 35kV直降0.4kV：直接从35kV母线取电，无需中间降压环节，简化配电结构，降低线路损耗及建设投资，尤其适用于远离10kV电网的区域。
- 低损耗节能：空载损耗较SCB10降低约5%~10%，负载损耗亦有所优化，年运行电费更低，符合节能降碳要求。
- 环氧真空浇注，阻燃安全：绕组整体浇注，无油运行，无火灾爆炸隐患，遇火不产生有毒气体，可直接安装于人员密集或消防严控场所。
- 耐潮湿，免维护：线圈不吸潮，可在100%相对湿度下长期运行；无油设计，无需定期换油、滤油，运维成本极低，特别适合地下、沿海及隧道环境。
- 智能温控：标配温控器，RS485通讯接口可接入楼宇自控或电力监控系统，实现温度实时监测及风机自动控制。
- 低噪音：优化铁芯及降噪设计，实测噪音优于国家标准，适合医院、学校、住宅区等安静场所。
应用场景
- 工矿企业35kV总降站：直接为0.4kV动力、照明设备供电，消除油泄漏隐患，提高安全等级。
- 油田及矿山：抽油机、破碎机等负载，要求设备耐潮湿、阻燃、免维护，适应恶劣环境。
- 铁路电力贯通线：为信号、通信及车站设备提供35kV/0.4kV电源，保障铁路系统可靠供电。
- 大型水利及泵站：水泵电机直配供电，提高系统安全性和可靠性，降低运维工作量。
- 偏远地区及独立电网：农场、林场、边境哨所的无油配电方案，减少运输及维护成本。
- 新能源配套：光伏、储能电站的站用变压器，从35kV母线取电供站内生活及办公用电，满足绿色建筑标准。
为什么选择我们
- SCB11系列35kV干式变压器通过国家变压器质量监督检验中心型式试验，具备完整检测报告及型号证书，性能参数真实可靠。
- 采用进口优质环氧树脂（如亨斯迈）及高磁感硅钢片（如27QG090），全自动真空浇注生产线与德国通快数控铁芯剪切线，制造精度行业领先。
- 可定制分接范围（±5%或±2×2.5%）、联结组别（Dyn11/Yyn0）、防护等级（IP20/IP31）及外壳材质（不锈钢/铝合金）。
- 每台产品出厂前进行空载损耗、负载损耗、温升、感应耐压、局部放电及绝缘电阻试验，确保100%合格。
- 提供现场安装指导、交接试验及操作人员培训服务，质保期五年，终身技术支持，7×24小时售后响应。
- 产品已广泛应用于国内多个35kV直配项目及出口东南亚、非洲等地区，运行稳定，用户反馈“损耗低、噪音小、从未漏油”。
