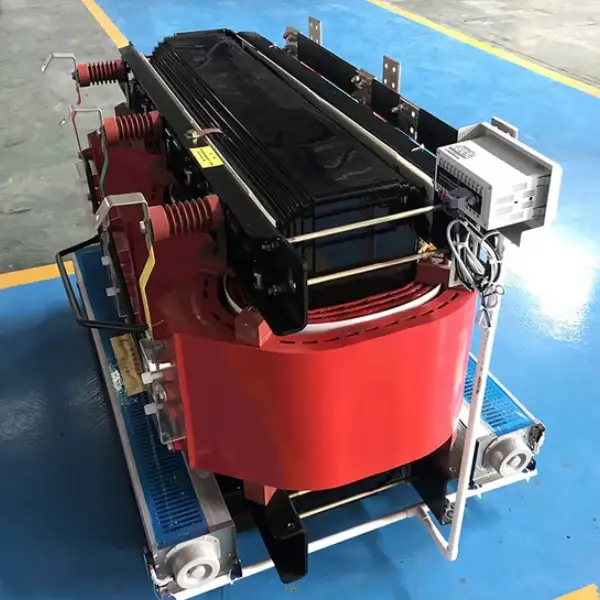

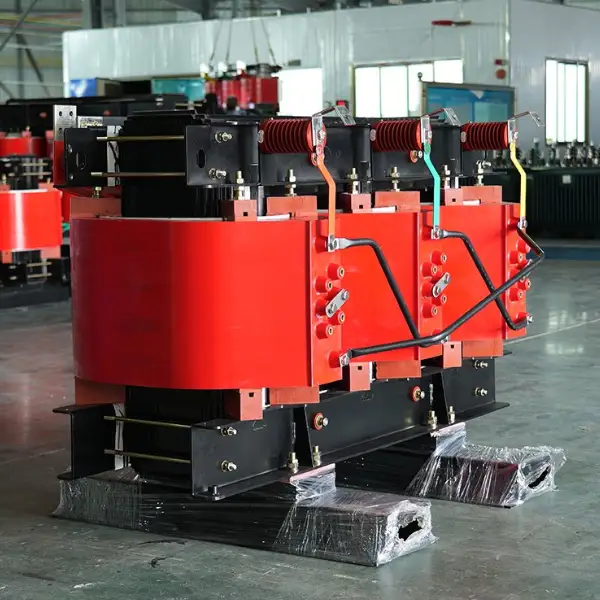

SCB10系列35kV干式变压器 50-2500kVA 35/0.4kV 环氧浇注 低损耗阻燃免维护 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 一个月 |
SCB10系列35kV干式变压器 50-2500kVA 35/0.4kV 环氧浇注 低损耗阻燃免维护 详细介绍 :

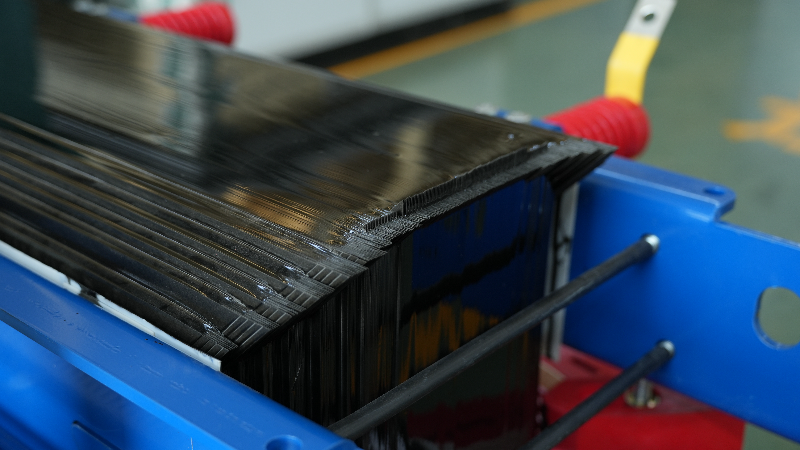

SCB10系列35kV干式变压器高压绕组采用高纯度无氧铜导线，低压绕组采用铜箔绕制，以玻璃纤维网格布为增强材料，在真空状态下用环氧树脂浇注，固化后形成坚固的圆筒形整体，机械强度高，局部放电小，抗短路能力优异。铁芯选用高导磁冷轧取向硅钢片，45°全斜步进搭接工艺，有效降低空载损耗和噪音。线圈内外侧采用硅橡胶绝缘，散热性能好，且不吸潮，可在100%相对湿度环境下长期运行，间断运行无须干燥处理。铁芯夹件设有特殊防锈保护层，适应各种恶劣环境。

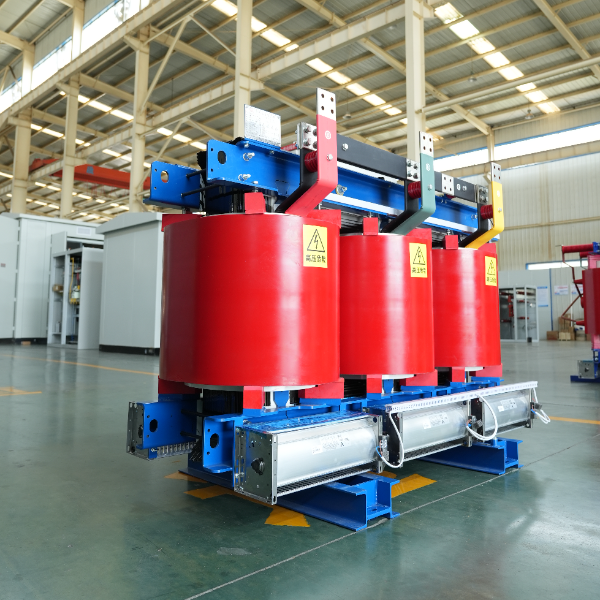

产品配置智能温控系统，具备模拟量及数字量通讯接口，可实时监测三相绕组温度，自动启停冷却风机，并具备超温报警及跳闸保护功能。冷却方式为自然空气冷却（AN），可配置风冷系统（AF）实现短时增容。外壳防护等级可选IP20或IP31，外壳材质为不锈钢或铝合金，满足户内或半户外安装需求。
主要技术参数依据您提供的SCB10系列数据（50～2500kVA，35/0.4kV，联结组Dyn11或Yyn0）：
| 额定容量 (kVA) | 空载损耗 (kW) | 负载损耗 (kW) 120℃ | 空载电流 (%) | 阻抗电压 (%) |
|---|---|---|---|---|
| 50 | 0.45 | 1.42 | 2.3 | 6.0 |
| 100 | 0.63 | 2.09 | 2.0 | 6.0 |
| 160 | 0.79 | 2.81 | 1.5 | 6.0 |
| 200 | 0.88 | 3.32 | 1.5 | 6.0 |
| 250 | 0.99 | 3.80 | 1.3 | 6.0 |
| 315 | 1.17 | 4.51 | 1.3 | 6.0 |
| 400 | 1.37 | 5.41 | 1.1 | 6.0 |
| 500 | 1.62 | 6.65 | 1.1 | 6.0 |
| 630 | 1.86 | 7.69 | 1.0 | 6.0 |
| 800 | 2.16 | 9.12 | 1.0 | 6.0 |
| 1000 | 2.43 | 10.4 | 0.75 | 6.0 |
| 1250 | 2.83 | 12.7 | 0.75 | 6.0 |
| 1600 | 3.24 | 15.4 | 0.75 | 6.0 |
| 2000 | 3.82 | 18.2 | 0.75 | 6.0 |
| 2500 | 4.45 | 21.8 | 0.75 | 6.0 |
注：Dyn11联结组可承受100%不平衡负载并抑制三次谐波，推荐使用。
使用条件：环境温度-25℃～+40℃，海拔≤1000m（高海拔需降容），相对湿度≤100%，无剧烈振动及腐蚀性气体的户内场所。
产品亮点
- 35kV直降0.4kV：直接从35kV母线取电，无需中间降压环节，简化配电结构，降低线路损耗及建设投资。
- 环氧真空浇注，阻燃安全：绕组整体浇注，无油运行，无火灾爆炸隐患，遇火不产生有毒气体，符合消防规范。
- 低损耗节能：空载及负载损耗满足GB 20052三级能效，较同容量油浸式变压器空载损耗更低，长期运行电费节省。
- 耐潮湿，免维护：线圈不吸潮，可在100%相对湿度下长期运行；无油设计，无需换油、滤油，运维成本极低。
- 智能温控：标配温控器，RS485通讯接口可接入监控系统，实现温度实时监测及风机自动控制。
- 紧凑安装：体积小、重量轻，无需排油池、防火墙，可安装在室内配电房或箱式变电站内。
应用场景
- 工矿企业35kV总降站：直接为0.4kV动力、照明设备供电，消除油泄漏隐患。
- 油田及矿山：抽油机、破碎机等负载，要求设备耐潮湿、阻燃、免维护。
- 铁路电力贯通线：为信号、通信及车站设备提供35kV/0.4kV电源。
- 大型水利及泵站：水泵电机直配供电，提高系统可靠性和安全性。
- 偏远地区及独立电网：农场、林场、边境哨所的无油配电方案。
- 新能源配套：光伏、储能电站的站用变压器，从35kV母线取电供站内生活及办公用电。
为什么选择我们
- SCB10系列35kV干式变压器通过国家变压器质量监督检验中心型式试验，具备完整检测报告。
- 采用进口优质环氧树脂及高磁感硅钢片，全自动真空浇注生产线与数控铁芯剪切线，制造精度高。
- 可定制分接范围（±5%或±2×2.5%）、联结组别（Dyn11/Yyn0）、防护等级（IP20/IP31）及外壳材质。
- 每台产品出厂前进行空载损耗、负载损耗、温升、感应耐压及局部放电试验，确保达标。
- 产品已广泛应用于国内多个35kV直配项目及出口东南亚、非洲等地区，运行稳定可靠。
