SZ11系列35kV有载调压电力变压器 2000-31500kVA 35/10.5kV 二级能效 电压稳定可调 全密封主变
SZ11系列35kV有载调压电力变压器是我公司针对35kV输配电系统开发的高效节能型有载调压主变压器。本系列产品适用于交流50Hz、额定电压35kV的电力系统，将35kV高压电能转换为10.5kV中压电能，额定容量覆盖2000kVA至31500kVA，是区域变电站、工矿企业总降压站、新能源升压站及电网联络节点等场景的核心设备。产品在S11型节能变压器基础上集成有载分接开关，可在带负载状态下自动或手动调节电压，有效稳定输出电压，同时能效等级达到国家标准GB 20052中二级能效要求。
SZ11系列35kV有载调压电力变压器 2000-31500kVA 35/10.5kV 二级能效 电压稳定可调 全密封主变 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 一个月 |
SZ11系列35kV有载调压电力变压器 2000-31500kVA 35/10.5kV 二级能效 电压稳定可调 全密封主变 详细介绍 :

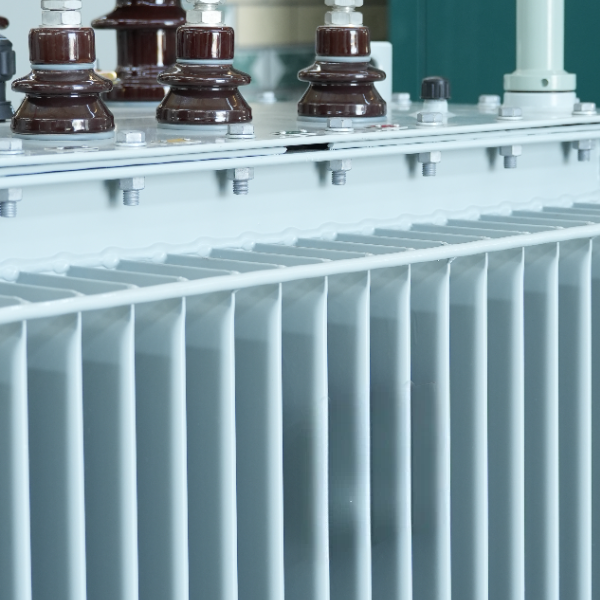

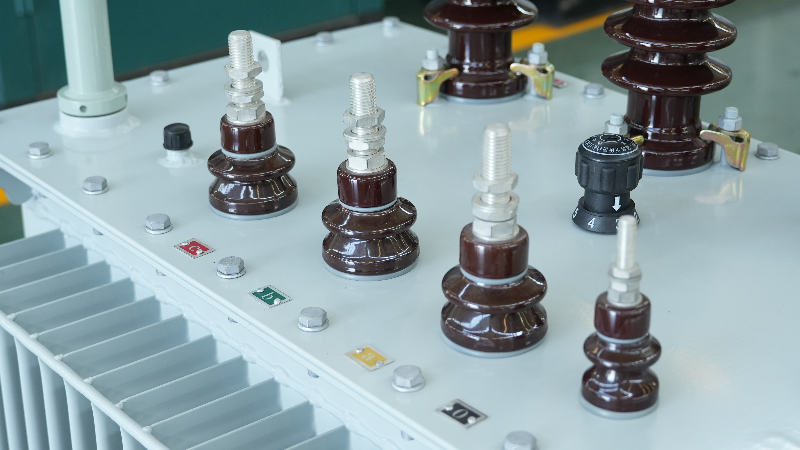

SZ11系列35kV有载调压电力变压器采用三相油浸自冷或风冷结构。铁芯选用高导磁冷轧取向硅钢片，45°全斜步进搭接工艺，铁芯整体退火处理，有效降低空载损耗及磁致伸缩噪声。绕组采用无氧铜导线，高压绕组为饼式结构，低压绕组为箔式或线绕式，层间绝缘使用高密度电缆纸，采用新型绝缘结构及轴向压紧装置，抗短路机械强度高。油箱为桶式或钟罩式结构，配备片式散热器及胶囊式油枕，变压器油与空气完全隔绝，延缓油纸绝缘老化。有载分接开关设于变压器高压侧，调压范围±3×2.5%，可在不停电条件下调整电压，保证低压侧输出稳定。配套电动操作机构支持就地手动及远方遥控，并配有档位指示器。
| 额定容量 (kVA) | 空载损耗 (kW) | 负载损耗 (kW) 75℃ | 空载电流 (%) | 阻抗电压 (%) |
|---|---|---|---|---|
| 2000 | 2.30 | 19.2 | 0.50 | 6.5 |
| 2500 | 2.72 | 20.6 | 0.50 | 6.5 |
| 3150 | 3.23 | 24.7 | 0.50 | 6.5 |
| 4000 | 3.87 | 29.1 | 0.50 | 7.0 |
| 5000 | 4.64 | 34.2 | 0.50 | 7.0 |
| 6300 | 5.63 | 36.7 | 0.50 | 7.0 |
| 8000 | 7.87 | 40.6 | 0.40 | 8.0 |
| 10000 | 9.28 | 48.0 | 0.40 | 8.0 |
| 12500 | 10.9 | 56.8 | 0.35 | 8.0 |
| 16000 | 13.1 | 70.3 | 0.35 | 8.0 |
| 20000 | 15.5 | 82.7 | 0.35 | 8.0 |
| 25000 | 18.3 | 97.8 | 0.30 | 10.0 |
| 31500 | 21.8 | 116 | 0.30 | 10.0 |
注：调压分接范围也可定制为±2×2.5%或±8×1.25%，联结组可根据电网需要选择Yd11或YNd11·。
使用条件：环境温度-25℃～+40℃，海拔≤1000m（更高海拔需特殊设计），无严重污秽及腐蚀性气体的户外变电站。
产品亮点
- 有载调压，电压稳定：±3×2.5%宽范围调压，可在系统电压波动时带负载调整，保证10.5kV侧输出电压合格率≥99%，保障下级电网及用户设备安全运行。
- 二级能效，节能显著：空载及负载损耗满足GB 20052二级能效要求，较S9、S10系列大幅降低，年运行电费节省明显，助力企业节能降碳。
- 全密封长寿命：胶囊油枕使变压器油与空气隔绝，防止油质劣化，延长绝缘寿命，减少维护工作量。
- 高抗短路能力：优化绕组结构及压紧装置，承受突发短路能力强，确保电网故障时变压器不受损坏。
- 低噪音：铁芯降噪设计，噪音满足国标并优于限值，适合城市及居民区变电站。
- 智能接口：可配载调压控制器，具备RS485通讯，支持远方调节及状态监测。
应用场景
- 35kV区域变电站：作为主变压器，有载调压功能可有效应对上级电网电压波动，提升供电质量。
- 工矿企业总降压站：对电压稳定性要求高的冶金、化工、精密制造等企业，保障生产线连续运行。
- 新能源升压站：风电场、光伏电站并网点，有载调压稳定送出电压，满足电网调度要求。
- 铁路牵引变电所：适应机车负荷剧烈波动，稳定27.5kV或10kV母线电压。
- 电网联络变压器：用于不同电压等级电网之间的功率交换，调节无功电压。
为什么选择我们
- SZ11系列产品通过国家变压器质量监督检验中心型式试验及突发短路试验，具备有载调压变压器完整资质及二级能效备案。
- 铁芯采用高磁感低损耗硅钢片，全自动叠片加工，空载损耗实测值优于标准。
- 油箱采用加强型结构，氮气检漏无渗漏，密封件选用进口产品，确保20年不漏油。
- 可定制调压范围、联结组别、阻抗电压、冷却方式（ONAN/ONAF）及特殊防护。
- 产品已广泛应用于国内多个35kV变电站、大型工矿企业及新能源项目，运行稳定，用户评价高。
