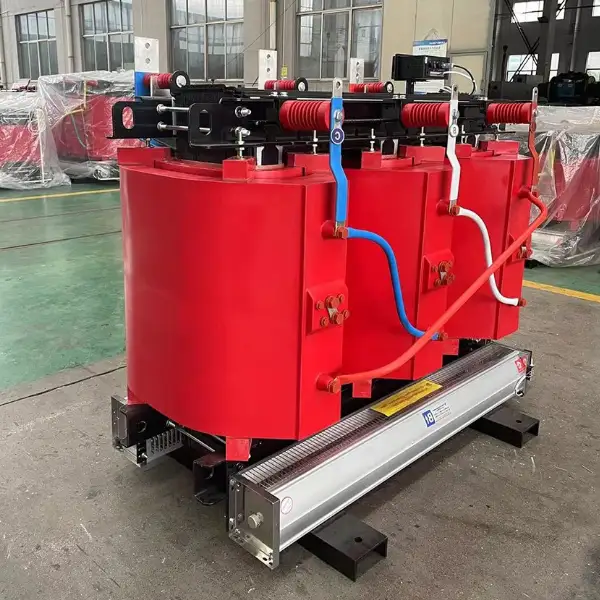

SCB12系列35kV干式变压器 50-2500kVA 二级能效 低损耗环氧浇注 阻燃免维护
SCB12系列35kV干式变压器是我公司按照国家GB 20052《电力变压器能效限定值及能效等级》中二级能效标准开发的高效节能型干式变压器。本系列产品适用于交流50Hz、额定电压35kV的电力系统，将35kV高压电能直接转换为400V低压电能，额定容量覆盖50kVA至2500kVA，是工矿企业、油田矿山、铁路牵引、大型水利工程及偏远地区变电站等场景的理想配电设备。采用环氧树脂真空浇注工艺，具有低损耗、阻燃防爆、耐潮湿、免维护等突出优势，是替代传统35kV油浸式变压器、提升供电安全与能效水平的首选产品。
SCB12系列35kV干式变压器 50-2500kVA 二级能效 低损耗环氧浇注 阻燃免维护 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 一个月 |
SCB12系列35kV干式变压器 50-2500kVA 二级能效 低损耗环氧浇注 阻燃免维护 详细介绍 :
SCB12系列35kV干式变压器高压绕组采用高纯度无氧铜导线，低压绕组采用铜箔绕制，以玻璃纤维网格布为增强材料，在真空状态下用高性能环氧树脂浇注，经高温固化形成致密圆筒形整体结构，局部放电量≤5pC，机械强度高，抗短路能力优异。铁芯选用高导磁冷轧取向硅钢片，45°全斜步进搭接工艺，铁芯整体退火处理，有效降低磁滞损耗和涡流损耗，空载损耗较SCB11系列降低约10%~12%。线圈内外层采用硅橡胶绝缘，散热性能好且不吸潮，可在100%相对湿度环境下长期运行，间断运行无须干燥处理。铁芯夹件经特殊防锈处理，适应潮湿及轻微污染环境。
产品标配智能温控系统，具备3路4-20mA模拟量输出及RS232/RS485数字通讯接口，可实时监测三相绕组温度，自动启停冷却风机，并具备超温报警及跳闸保护功能。冷却方式为自然空气冷却（AN），可配置风冷系统（AF）实现短时增容50%。外壳防护等级可选IP20或IP31，外壳材质为不锈钢或铝合金，满足户内或半户外安装。
主要技术参数依据您提供的SCB12系列数据（50～2500kVA，35/0.4kV，联结组Dyn11或Yyn0，阻抗电压6.0%）：
| 额定容量 (kVA) | 空载损耗 (kW) | 负载损耗 (kW) 120℃ | 空载电流 (%) |
|---|---|---|---|
| 50 | 0.360 | 1.42 | 2.1 |
| 100 | 0.505 | 2.09 | 1.8 |
| 160 | 0.635 | 2.81 | 1.4 |
| 200 | 0.705 | 3.32 | 1.4 |
| 250 | 0.795 | 3.80 | 1.2 |
| 315 | 0.935 | 4.51 | 1.2 |
| 400 | 1.10 | 5.41 | 1.0 |
| 500 | 1.30 | 6.65 | 1.0 |
| 630 | 1.49 | 7.69 | 0.9 |
| 800 | 1.73 | 9.12 | 0.9 |
| 1000 | 1.94 | 10.4 | 0.7 |
| 1250 | 2.26 | 12.7 | 0.7 |
| 1600 | 2.59 | 15.4 | 0.7 |
| 2000 | 3.06 | 18.2 | 0.7 |
| 2500 | 3.56 | 21.8 | 0.7 |
注：联结组推荐Dyn11，可承受100%不平衡负载并有效抑制三次谐波。
使用条件：环境温度-25℃～+40℃，海拔≤1000m（高海拔需降容），相对湿度≤100%，无剧烈振动及腐蚀性气体的户内场所。
产品亮点
- 二级能效，节能显著：空载损耗较SCB11降低约10%，达到GB 20052二级能效限值，年运行电费大幅下降，满足国家节能降碳政策要求。
- 35kV直降0.4kV：直接从35kV母线取电，无需中间降压环节，简化配电结构，降低线路损耗及土建投资，特别适合远离10kV电网的偏远地区。
- 环氧真空浇注，阻燃防爆：整体浇注结构，玻璃纤维增强，具有自熄性，无油运行，无火灾爆炸隐患，遇火不产生有毒气体，可直接安装于人员密集或消防严控场所。
- 全工况耐潮湿：线圈不吸潮，可在100%相对湿度及盐雾环境下长期运行，间断运行无须干燥，特别适合地下配电室、隧道、沿海及湿热地区。
- 免维护，智能温控：无油设计，无需定期检测油质、换油；标配温控器及RS485接口，可远程监控绕组温度，实现风机自动启停及超温保护。
- 低噪音：优化铁芯磁路及降噪设计，实测噪音低于国家标准，适合医院、学校、住宅区等安静场所。
应用场景
- 工矿企业35kV总降站：直接为0.4kV动力、照明设备供电，消除油泄漏隐患，提高安全等级，降低运维成本。
- 油田及矿山：抽油机、破碎机等连续负荷，要求设备耐潮湿、阻燃、免维护，适应野外恶劣环境。
- 铁路电力贯通线：为信号、通信及车站设备提供35kV/0.4kV电源，保障铁路系统高可靠性供电。
- 大型水利及泵站：水泵电机直配供电，提高系统安全性和稳定性，减少维护工作量。
- 偏远地区及独立电网：农场、林场、边境哨所的无油配电方案，减少物资运输及油品泄漏风险。
- 新能源配套：光伏、储能电站的站用变压器，从35kV母线取电供站内生活及办公用电，满足绿色建筑及低碳园区要求。
为什么选择我们
- SCB12系列35kV干式变压器通过国家变压器质量监督检验中心型式试验，具备二级能效检测报告及型号备案证书，性能参数真实可靠。
- 采用进口优质环氧树脂（如亨斯迈或Hexion）及高磁感硅钢片（如27QG090），全自动真空浇注生产线与德国通快数控铁芯剪切线，制造精度行业领先。
- 可定制分接范围（±5%或±2×2.5%）、联结组别（Dyn11/Yyn0）、防护等级（IP20/IP31）及外壳材质（不锈钢/铝合金）。
- 每台产品出厂前进行空载损耗、负载损耗、温升、感应耐压、局部放电及绝缘电阻测试，确保100%达标。
- 产品已广泛应用于国内多个35kV直配项目及出口东南亚、非洲等地区，用户反馈“损耗低、噪音小、免维护、从未发生安全事故”。
