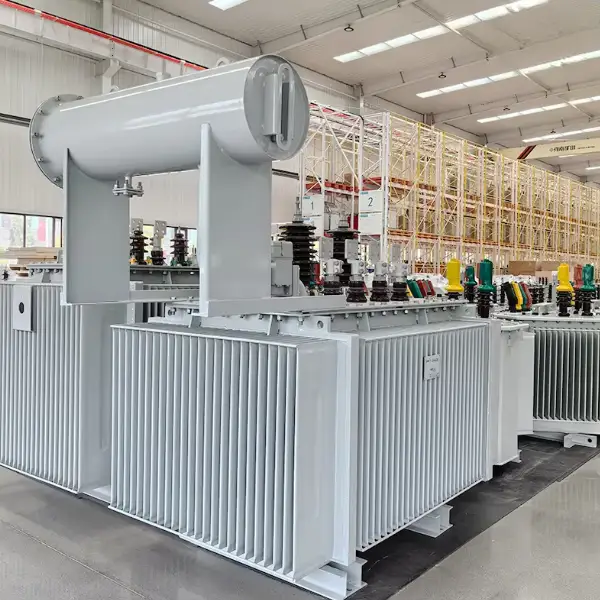

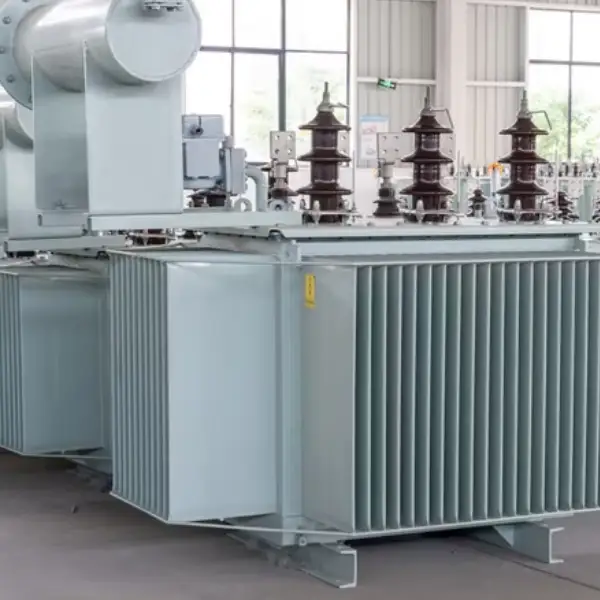

SZ22系列35kV有载调压电力变压器 3150-31500kVA 一级能效领跑者 超低损耗
SZ22系列35kV有载调压电力变压器是我公司按照国家GB 20052《电力变压器能效限定值及能效等级》中一级能效最高标准精心打造的新一代旗舰级有载调压主变压器。本系列产品适用于交流50Hz、额定电压35kV的输配电系统，将35kV高压电能高效转换为10.5kV中压电能，额定容量覆盖3150kVA至31500kVA，是区域变电站、工矿企业总降压站、新能源升压站及电网枢纽节点的核心设备。产品集成高品质有载分接开关，可在带负载状态下自动或手动调节电压，同时空载损耗及负载损耗均达到一级能效限量值，较常规S11系列节能约35%以上，是目前国内35kV电压等级中能效水平最高的有载调压电力变压器之一，被誉为“能效领跑者”。
SZ22系列35kV有载调压电力变压器 3150-31500kVA 一级能效领跑者 超低损耗 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 一个月 |
SZ22系列35kV有载调压电力变压器 3150-31500kVA 一级能效领跑者 超低损耗 详细介绍 :
SZ22系列35kV有载调压电力变压器采用三相油浸自冷（ONAN）或风冷（ONAF）结构。铁芯选用超高导磁、极低损耗的冷轧取向硅钢片（牌号不低于23QG070），45°全斜步进搭接工艺，铁芯整体退火处理，并采用先进的激光刻痕技术大幅降低涡流损耗，单位铁损达到国际先进水平。绕组采用高纯度无氧铜导线，高压绕组为饼式结构，低压绕组为箔式或线绕式，层间绝缘使用高密度电缆纸，采用新型绝缘结构及轴向压紧装置，抗短路机械强度优异。油箱为桶式或钟罩式结构，配备片式散热器及胶囊式油枕，变压器油与空气完全隔绝，实现全密封免维护设计，极大延长绝缘寿命。
| 额定容量 (kVA) | 空载损耗 (kW) | 负载损耗 (kW) 75℃ | 空载电流 (%) | 阻抗电压 (%) |
|---|---|---|---|---|
| 3150 | 1.8 | 22.2 | 0.40 | 7.0 |
| 4000 | 2.1 | 26.2 | 0.40 | 7.0 |
| 5000 | 2.6 | 30.8 | 0.40 | 7.0 |
| 6300 | 3.1 | 33.0 | 0.40 | 7.0 |
| 8000 | 4.3 | 36.5 | 0.32 | 8.0 |
| 10000 | 5.1 | 43.2 | 0.32 | 8.0 |
| 12500 | 6.0 | 51.1 | 0.28 | 8.0 |
| 16000 | 7.2 | 63.3 | 0.28 | 8.0 |
| 20000 | 8.5 | 74.4 | 0.28 | 8.0 |
| 25000 | 10.1 | 88.0 | 0.24 | 10.0 |
| 31500 | 12.0 | 104.4 | 0.24 | 10.0 |
注：联结组可选择Yd11（常规）或YNd11（中性点引出），适应不同接地方式。
使用条件：环境温度-25℃～+40℃，海拔≤1000m（高海拔需特殊设计），无严重污秽及腐蚀性气体的户外变电站。
产品亮点
- 一级能效领跑者：空载损耗及负载损耗均达到GB 20052一级能效限值，且实测值远优于标准。较常规S11系列空载损耗降低约40%，负载损耗降低约25%，全生命周期电费节省极为显著，可申请国家节能专项奖励及碳减排补贴。
- 有载调压精准稳压：±3×2.5%宽范围调压，可在带负载下自动/手动平滑调节，输出电压波动范围控制在±5%以内，有效应对电网电压波动及季节性负荷变化，保障下级电网及敏感设备供电质量。
- 超低空载电流：优化铁芯磁路及高导磁材料，空载电流低至0.24%~0.40%，远优于国标（通常≤0.8%~1.2%），显著降低变压器自身无功消耗和空载损耗，提升系统功率因数。
- 全密封免维护长寿命：胶囊油枕或波纹油枕使变压器油与空气零接触，防止油质氧化受潮，绝缘寿命延长至30年以上，基本免维护，大幅降低运维成本。
- 高抗短路能力：采用高强度压钉式压紧、辐向支撑及优化安匝分布，通过突发短路试验验证，承受短路冲击能力强，保障电网故障时变压器不受损坏。
- 超低噪音：铁芯降噪及减振设计，实测噪音低于国标5~10dB(A)，满足城市及居民区变电站苛刻环保要求。
- 智能远动与无人值守：可配置有载调压控制器，具备RS485通讯及IEC 61850远动接口，支持远方调压、档位遥信、电压无功综合控制（VQC），可无缝接入调度自动化系统。
应用场景
- 大型区域变电站：作为35kV/10kV主变压器，有载调压功能可有效应对上级电网电压波动，一级能效大幅降低变电站损耗，助力供电公司线损考核达标。
- 高能耗工矿企业总降压站：冶金、化工、水泥、玻璃等高能耗企业，有载调压稳定10kV母线电压，保障生产线连续运行，一级能效显著降低电费支出，助力企业降本增效及碳达峰。
- 新能源基地升压站：大型风电场、光伏电站并网点，有载调压稳定送出电压，满足电网调度要求，超低损耗提升场站综合效率，增加绿色电力收益。
- 电气化铁路牵引变电所：适应机车负荷剧烈波动，稳定27.5kV或10kV母线电压，保障铁路供电质量及行车安全。
- 电网联络与分布式电源接入：用于不同电压等级电网之间的功率交换，调节无功电压，提高配电网电压合格率。
- 数据中心、半导体工厂等敏感负荷：对供电电压质量要求极高，有载调压保障设备稳定运行，防止电压波动造成停机或良率下降。
为什么选择我们
- SZ22系列产品通过国家变压器质量监督检验中心型式试验及突发短路试验，具备一级能效检测报告及型号备案证书，损耗实测值优于国标限值5%~10%。
- 绕组采用无氧铜导线及高密度绝缘，真空干燥浸漆，电气强度高，抗短路能力优异，已通过3次以上短路试验验证。
- 油箱采用加强型桶式结构，配片式散热器及进口胶囊油枕，氮气检漏无渗漏，密封圈采用进口氟橡胶，确保30年不漏油。
- 可按用户要求定制调压范围（±2×2.5%、±8×1.25%）、联结组别（Yd11、YNd11、Yzn11）、阻抗电压（6.5%、7%、8%、10%）、冷却方式（ONAN/ONAF/OFWF）及特殊防护（高原型、湿热带型、防污秽型、抗震型）。
- 提供从选型、设计、制造、运输、安装调试到售后运维的全生命周期服务，具备电力施工总承包二级资质，可承接交钥匙工程。
- 产品已广泛应用于国网、南网多个35kV变电站及华能、大唐等新能源项目，以及宝武钢铁、海螺水泥等大型工矿企业，用户一致评价“损耗之低前所未有、调压动作可靠、运行十年零渗漏”。
