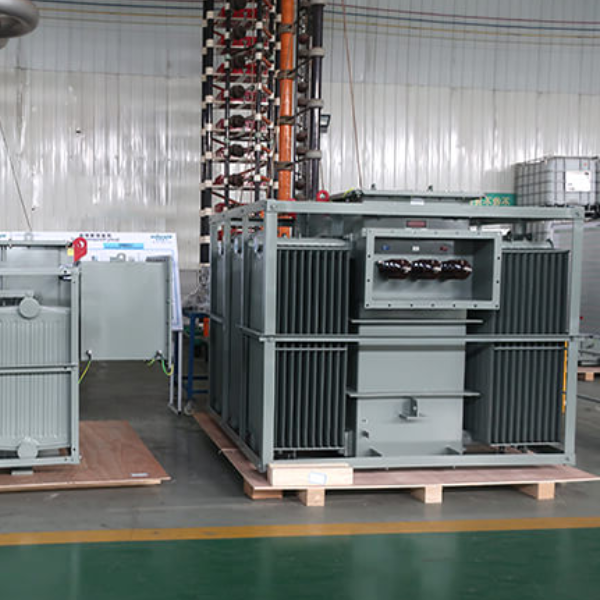

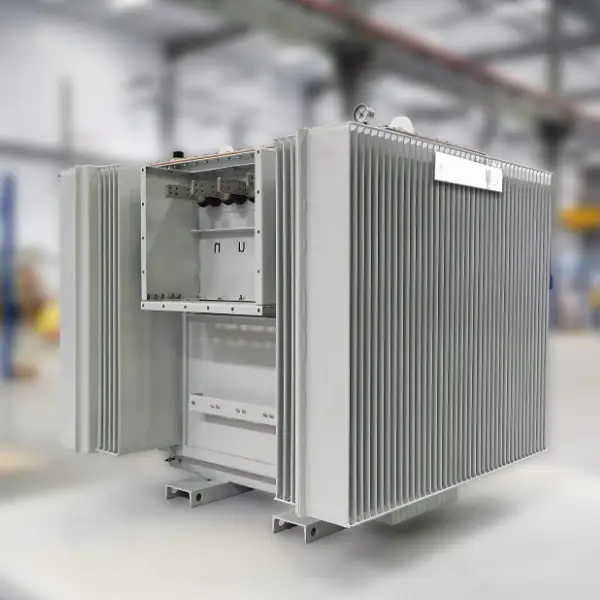

S22系列35kV油浸式电力变压器 3150-31500kVA 35/10.5kV 一级能效 超低损耗 全密封主变
S22系列35kV油浸式电力变压器是我公司按照国家GB 20052《电力变压器能效限定值及能效等级》中一级能效最高标准打造的新一代节能型主变压器。本系列产品适用于交流50Hz、额定电压35kV的输配电系统，将35kV高压电能转换为10.5kV中压电能，额定容量覆盖3150kVA至31500kVA，是区域变电站、工矿企业总降压站、新能源升压站及电网枢纽节点的核心设备。产品采用全密封结构，空载损耗及负载损耗均达到一级能效限值，较S11系列节能约30%~35%，是目前国内能效等级最高的35kV电力变压器之一，显著降低全生命周期碳排放与运营成本。
S22系列35kV油浸式电力变压器 3150-31500kVA 35/10.5kV 一级能效 超低损耗 全密封主变 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 一个月 |
S22系列35kV油浸式电力变压器 3150-31500kVA 35/10.5kV 一级能效 超低损耗 全密封主变 详细介绍 :
S22系列35kV油浸式电力变压器采用三相油浸自冷（ONAN）或风冷（ONAF）结构，铁芯选用超高导磁冷轧取向硅钢片（牌号不低于23QG080），45°全斜步进搭接工艺，铁芯整体退火处理，并采用激光刻痕降低涡流损耗，单位损耗极低。绕组采用高纯度无氧铜导线，高压绕组为饼式或多层圆筒式，低压绕组为箔式或线绕式，层间绝缘使用高密度电缆纸，采用新型绝缘结构及轴向压紧装置，抗短路机械强度优异。油箱为桶式或钟罩式结构，配备片式散热器及胶囊式油枕或波纹油枕，变压器油与空气完全隔绝，延缓绝缘材料老化，延长使用寿命。产品通过短路试验及型式试验验证。
主要技术参数依据您提供的S22系列数据（3150～31500kVA，35/10.5kV，联结组Yd11或YNd11）：
| 额定容量 (kVA) | 空载损耗 (kW) | 负载损耗 (kW) 75℃ | 空载电流 (%) | 阻抗电压 (%) |
|---|---|---|---|---|
| 3150 | 1.7 | 20.7 | 0.36 | 7.0 |
| 4000 | 2.0 | 24.6 | 0.36 | 7.0 |
| 5000 | 2.4 | 28.2 | 0.36 | 7.0 |
| 6300 | 2.9 | 31.5 | 0.36 | 7.0 |
| 8000 | 4.0 | 34.6 | 0.28 | 8.0 |
| 10000 | 4.8 | 40.8 | 0.28 | 8.0 |
| 12500 | 5.5 | 48.4 | 0.24 | 8.0 |
| 16000 | 6.7 | 59.2 | 0.24 | 8.0 |
| 20000 | 7.9 | 71.6 | 0.24 | 8.0 |
| 25000 | 9.4 | 84.6 | 0.20 | 10.0 |
| 31500 | 11.1 | 100.8 | 0.20 | 10.0 |
注：联结组可选择Yd11（高压星形，低压三角形）或YNd11（高压星形带中性点引出）。
产品使用条件：环境温度-25℃～+40℃，海拔≤1000m（高海拔需特殊设计），无严重污秽及腐蚀性气体的户外或户内变电站。
产品亮点
- 一级能效领跑者：空载损耗及负载损耗均达到GB 20052一级能效限值，较S11同容量产品空载损耗降低约35%，负载损耗降低约20%，全生命周期电费节省极为显著，符合国家“双碳”战略及国网绿色采购目录。
- 超低空载电流：优化铁芯磁路及高导磁材料，空载电流低至0.20%~0.36%，远优于国标，显著降低变压器自身无功消耗。
- 全密封长寿命：胶囊油枕或波纹油枕使变压器油与空气零接触，防止油质氧化受潮，绝缘寿命延长，基本免维护。
- 高抗短路能力：采用高强度压钉式压紧、辐向支撑及优化安匝分布，通过短路试验验证，应对电网突发故障更可靠。
- 低噪音环保：铁芯降噪及减振设计，噪音水平优于国标5~8dB(A)，适合城市及居民区变电站。
- 灵活冷却方式：自然冷却（ONAN）满足常规负荷，可选配风机（ONAF）提高过载能力至30%以上；大容量可选油浸风冷（ONAF）或强油风冷（OFAF）。
应用场景
- 35kV区域变电站：作为主变压器，将35kV电压降至10.5kV，向工业区、城镇、大型商业综合体供电。
- 工矿企业总降压站：冶金、化工、水泥、煤炭等高能耗企业，实现一级能效供电，降低用能成本，满足“两高”项目能效准入要求。
- 新能源升压站：风力发电场、光伏电站，将发电机输出的10.5kV电压升压至35kV并网（升压型需定制）。
- 电网枢纽节点：用于35kV环网或辐射供电网，提升电网能效，降低线损，支撑新型电力系统建设。
- 数据中心及大型基础设施：为高可靠性供电系统提供一级能效主变压器，满足绿色建筑及低碳园区认证要求。
为什么选择我们
- 全系列S22 35kV电力变压器通过国家变压器质量监督检验中心型式试验，具备一级能效检测报告及型号备案证书，损耗实测值优于国标限值。
- 铁芯采用进口或国内一线品牌高磁感低损耗硅钢片（如23QG080），全自动叠片线生产，空载损耗实测值比标准值低5%~8%。
- 绕组采用无氧铜导线及高密度绝缘，真空干燥浸漆，电气强度高，抗短路能力优异，满足用户对高可靠性的要求。
- 油箱采用加强型桶式结构，配片式散热器及胶囊油枕，氮气检漏无渗漏，密封寿命≥20年。
- 可按用户要求定制分接范围（±2×2.5%、±8×1.25%）、联结组别（Yd11、YNd11）、阻抗电压（7%、8%、10%）、冷却方式（ONAN/ONAF/OFWF）及特殊防护（高原、湿热带、防污秽、耐地震）。
- 提供现场安装指导、交接试验及操作人员培训服务，质保期五年，终身技术支持，产品已广泛应用于国内外多个35kV变电站及新能源项目中，运行稳定可靠，用户评价“损耗极低、温升小、噪音小、从未渗漏”。
