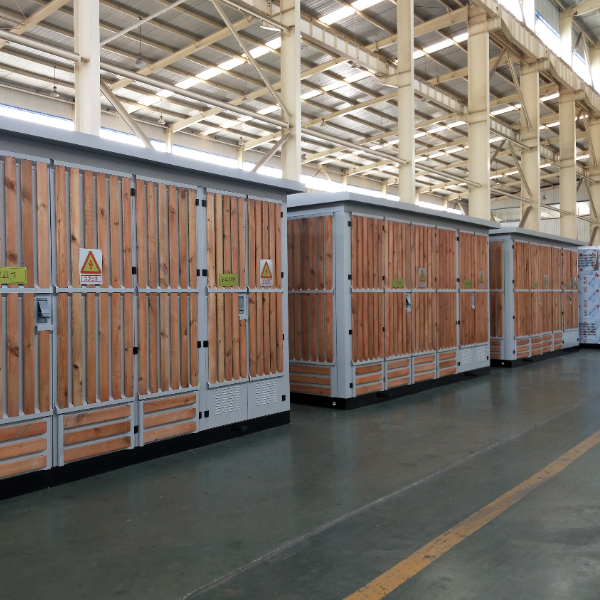

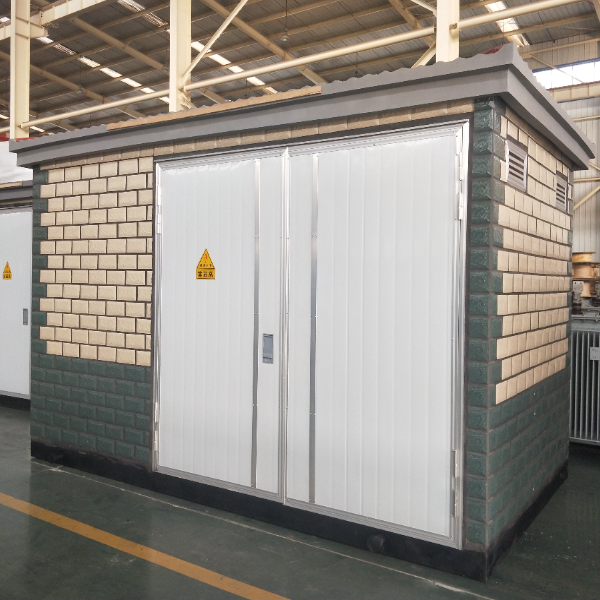

ZGS11组合式变电站 美式箱变 共箱式结构 城网改造专用 低损耗 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 一个月 |
ZGS11组合式变电站 美式箱变 共箱式结构 城网改造专用 低损耗 详细介绍 :
ZGS11组合式变电站采用“品”字形布置，高低压前舱组装在变压器油箱面板上，与变压器共箱。变压器油箱充体材质为普通冷轧钢板（也可选用热镀锌钢板、不锈钢板、铝合金板以增强耐腐蚀性）。高压侧额定电压12kV，低压侧0.4kV，变压器容量覆盖50~1250kVA。高压电器元件包括负荷开关（终端型或环网型）、插入式熔断器及后备限流熔断器，全部浸没在变压器油中，具有良好的绝缘和灭弧性能。产品额定频率50Hz（也可定制60Hz），高压额定电流5~630A，额定短时耐受电流（高压）12.5kA、16kA、20kA（2秒），额定峰值耐受电流20kA、31.5kA、40kA。工频耐压35kV，雷电冲击耐压70kV。高压限流熔断器额定开断电流50kA。防护等级：高压侧和低压侧均为IP33，变压器全密封，噪声水平≤55dB。
产品亮点
- 共箱式结构：高压元件内置在变压器油箱内，结构紧凑，节省占地面积。
- 低损耗低噪声：优化设计的变压器铁芯和绕组，空载及负载损耗低，噪声≤55dB。
- 高可靠性：负荷开关及熔断器浸在油中，不受外界环境影响，开断能力强。
- 安装方便：整体式结构，现场只需连接高低压电缆即可投运，缩短施工周期。
- 防腐可选：前舱可采用热镀锌钢板、不锈钢或铝合金，适应沿海及腐蚀性环境。
应用场景
- 城网改造：替代老旧土建变电站，适应城市空间紧张和美观要求。
- 住宅小区与商业中心：箱体紧凑，可放置于绿化带或路边，不占建筑用地。
- 工业园区与厂矿企业：为中小容量负荷提供可靠配电。
- 空港车站码头：要求快速部署、安全可靠且噪音低的场所。
为什么选择我们
- ZGS11系列拥有完整型式试验报告，符合GB/T17467标准。
- 变压器采用全密封结构，油与空气隔绝，延缓老化，延长使用寿命。
- 高压负荷开关与熔断器配合，可开断过负荷和短路电流，保护性能优异。
- 可配置无功补偿分接开关，提高功率因数。
- 提供定制化方案：如特殊联结组别、高压侧环网功能、低压侧多回路输出等。
