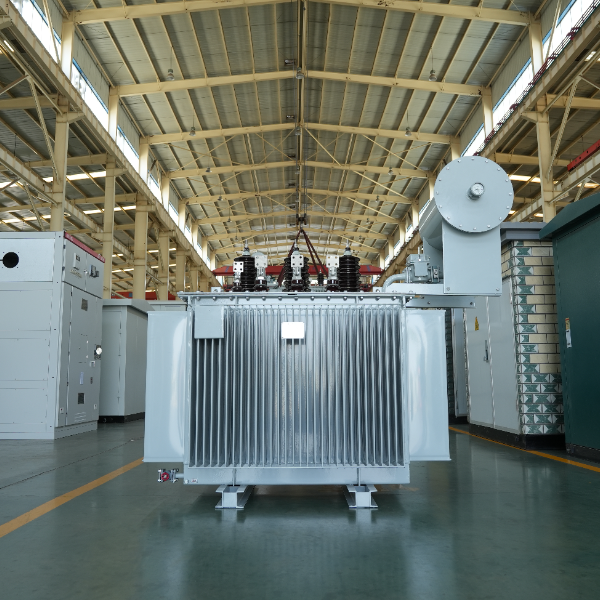

SZ13系列有载调压变压器 200-2500kVA 10/0.4kV 二级能效 电压稳定可调 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 一个月 |
SZ13系列有载调压变压器 200-2500kVA 10/0.4kV 二级能效 电压稳定可调 详细介绍 :
SZ13系列有载调压变压器采用全密封波纹油箱或胶囊式油枕结构，确保变压器油与大气完全隔绝，延缓油纸绝缘老化，实现免维护运行。铁芯选用高导磁、低损耗冷轧取向硅钢片，45°全斜步进搭接工艺，并采用铁芯整体退火处理，有效降低磁滞损耗和涡流损耗。绕组采用无氧铜导线，高压绕组设置调压段，通过有载分接开关改变有效匝数，分接范围为±4×2.5%（共9档），调节精度高。低压绕组采用箔绕或线绕结构，层间绝缘使用优质电缆纸或DMD复合材料。器身经真空干燥浸漆处理，电气强度高，防潮性好。
产品主要技术参数依据您提供的SZ13系列数据（200～2500kVA，10/0.4kV，有载调压，Dyn11或Yyn0联结组）：
| 额定容量 (kVA) | 空载损耗 (kW) | 负载损耗 (kW) 75℃ | 空载电流 (%) | 阻抗电压 (%) |
|---|---|---|---|---|
| 200 | 0.305 | 2.90 | 0.80 | 4.0 |
| 250 | 0.350 | 3.42 | 0.72 | 4.0 |
| 315 | 0.425 | 4.10 | 0.72 | 4.0 |
| 400 | 0.510 | 4.95 | 0.64 | 4.0 |
| 500 | 0.610 | 5.89 | 0.64 | 4.0 |
| 630 | 0.770 | 7.26 | 0.48 | 4.5 |
| 800 | 0.895 | 8.89 | 0.48 | 4.5 |
| 1000 | 1.09 | 10.4 | 0.48 | 4.5 |
| 1250 | 1.25 | 12.3 | 0.40 | 4.5 |
| 1600 | 1.54 | 14.7 | 0.40 | 4.5 |
| 2000 | 1.82 | 18.6 | 0.32 | 5.0 |
| 2500 | 2.14 | 21.6 | 0.32 | 5.0 |
有载分接开关可选用组合式或真空式，电动机构支持就地及远方遥控，并配有档位显示器。油箱可采用波纹片散热增强型，满足不同负荷温升要求。
产品亮点
- 二级能效，节能显著：空载损耗及负载损耗均满足GB 20052二级能效限值，较SZ11每年再节约电费5%-8%，符合国家电网及南方电网节能设备推广目录。
- 有载调压，电压合格率≥99%：±4×2.5%宽范围调压，可实时跟踪系统电压波动，保证低压侧输出稳定，延长用电设备寿命。
- 全密封长寿命：波纹油箱或胶囊油枕配合弹性膨胀器，变压器油与空气零接触，绝缘寿命延长，无需定期补油、滤油。
- 运行可靠，抗短路能力强：采用高强度压钉式压紧装置及新型绝缘结构，经短路试验验证，可承受突发短路冲击。
- Dyn11联结组：推荐采用Dyn11，可承受100%不平衡负载，抑制三次谐波，适应现代配电网大量单相负荷及非线性负载。
应用场景
- 精密制造与自动化产线：CNC机床、机器人焊接、SMT贴片机等对电压波动敏感的精密设备，有载调压可有效防止电压骤降导致设备损坏。
- 农村电网及偏远末端：长距离输电线路末端电压偏低，通过有载调压升压，保障农户和农业设施用电质量。
- 新能源并网节点：光伏电站、分散式风电及储能系统接入点，电网电压波动大，有载调压确保并网点电压符合要求。
- 数据中心及通信基站：IT设备对电压质量要求极高，有载调压可避免因电压异常引发服务器重启。
- 大型商业综合体及医院：需要连续、稳定、高质量供电的场所，有载调压变压器是核心备电系统的重要组成部分。
为什么选择我们
- 全系列SZ13有载调压变压器通过国家权威检测机构型式试验，能效等级与性能参数公开可查。
- 可根据用户需求定制分接范围（±6×1.25%、±8×1.25%等）、联结组别（Yyn0、Dyn11、Yzn11）、短路阻抗及进出线方式。
- 工厂直销，价格透明，常规容量库存充足，并配备专业安装指导及现场调试服务，质保期五年，终身技术支持。
