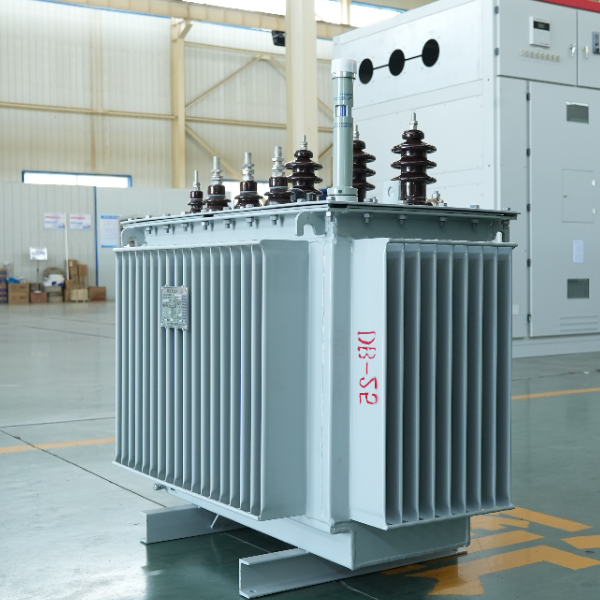

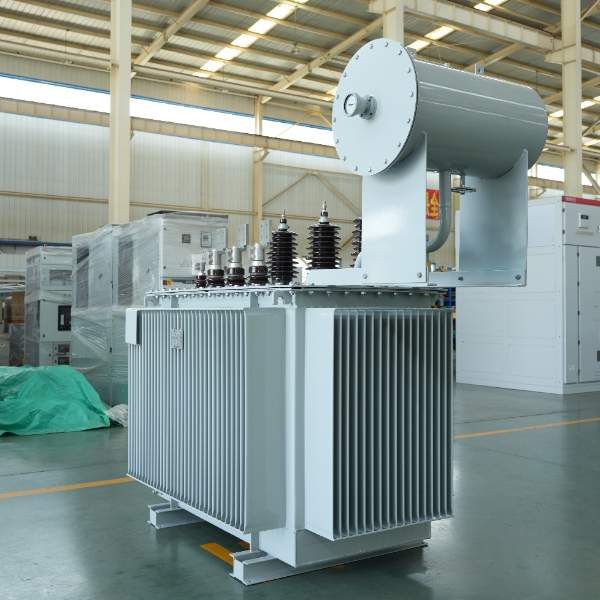

S22系列油浸式配电变压器 30-2500kVA 10/0.4kV 一级能效领跑者 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 一个月 |
S22系列油浸式配电变压器 30-2500kVA 10/0.4kV 一级能效领跑者 详细介绍 :
S22系列油浸式配电变压器采用全密封波纹油箱结构或胶囊式油枕设计，确保变压器油与外界空气完全隔绝，杜绝油品氧化吸潮，绝缘寿命显著延长。铁芯选用超高导磁、低损耗的取向硅钢片（如23QG085或更高牌号），通过全自动剪切线加工成45°全斜步进搭接铁芯，并采用先进的铁芯退火及磁路优化技术，将涡流损耗和磁滞损耗降至极限。绕组采用高纯度无氧铜导线，高压绕组为多层圆筒式或分段圆筒式结构，低压绕组采用箔绕工艺，层间绝缘使用耐高温复合绝缘材料；器身经真空干燥处理和二次浸渍工艺，确保整体机械强度与电气绝缘性能。
产品主要技术参数依据您提供的S22系列数据（30～2500kVA，10/0.4kV）：
| 额定容量 (kVA) | 空载损耗 (kW) | 负载损耗 (kW) 75℃ | 空载电流 (%) | 阻抗电压 (%) | 联结组 |
|---|---|---|---|---|---|
| 30 | 0.065 | 0.455 / 0.43 | 1.20 | 4.0 | Yyn0/Dyn11 |
| 50 | 0.08 | 0.655 / 0.625 | 1.04 | 4.0 | Yyn0/Dyn11 |
| 100 | 0.12 | 1.14 / 1.08 | 0.88 | 4.0 | Yyn0/Dyn11 |
| 200 | 0.19 | 1.97 / 1.87 | 0.80 | 4.0 | Yyn0/Dyn11 |
| 400 | 0.33 | 3.25 / 3.095 | 0.64 | 4.0 | Yyn0/Dyn11 |
| 630 | 0.46 | 4.46 | 0.48 | 4.5 | Dyn11（推荐） |
| 1000 | 0.665 | 7.415 | 0.48 | 4.5 | Dyn11 |
| 1600 | 0.94 | 10.44 | 0.40 | 4.5 | Dyn11 |
| 2500 | 1.28 | 15.27 | 0.32 | 5.0 | Dyn11 |
注：500kVA及以下负载损耗斜线上为Dyn11联结组，斜线下为Yyn0联结组。Dyn11更适用于单相负载较重或谐波抑制要求高的场合。
产品使用条件：环境温度-25℃～+40℃，海拔≤1000m（高海拔可定制），相对湿度日平均≤95%（20℃），适用于户内、户外无火灾爆炸及严重化学腐蚀的场所。
产品亮点
- 一级能效领跑者：空载损耗及负载损耗均达到国家一级能效限值，较S13节能20%以上，较S20再降低约8%~12%，全生命周期电费节省极为可观，可申请节能专项补贴。
- 全密封极致免维护：波纹油箱或胶囊油枕+弹性膨胀器，变压器油终身不与空气接触，无需滤油、补油，运行维护成本趋近于零。
- 超静音设计：采用降噪铁芯结构与减振技术，实测噪声比国标低5~8dB（A），适合居民区、医院、学校等对噪音有严格限制的场所。
- 高抗短路能力：优化绕组安匝平衡及压紧装置，可承受6倍以上额定电流的短路冲击，通过国家权威机构短路试验验证。
- Dyn11联结优势：推荐采用Dyn11组别，可承受100%不平衡负载，抑制三次谐波，适应现代配电网大量单相负荷及非线性负载的特性。
应用场景
- 零碳园区及绿色工厂：满足低碳认证对变压器能效的最高要求，大幅降低碳排放。
- 高可靠性配电网：城市中心区、金融中心、数据中心等对供电质量与能效要求极高的场所。
- 新能源场站：光伏、风电、储能系统配套升压或降压变压器，降低场站自耗电，提升并网收益。
- 大型商业综合体及医院：需要低噪音、免维护、高能效的连续供电设备。
- 老旧变压器节能替换：用S22直接替换S7、S9、S11等高损耗变压器，投资回收期短，节能效果立竿见影。
为什么选择我们
- 全系列S22变压器严格按国家一级能效标准设计制造，出厂前逐台检测空载损耗、负载损耗、温升及绝缘性能，提供完整检测报告，确保参数真实可靠。
- 铁芯采用国内一线品牌或进口高导磁硅钢片，全自动叠片线生产，磁路优化设计，空载电流远优于标准值。
- 油箱采用全自动波纹线一次成型或加强型桶式结构，经正负压试漏及耐压试验，杜绝渗漏。
- 联结组、分接范围、阻抗电压可按用户需求定制，满足特殊工况。
- 工厂直销，价格透明，常规容量库存充足，交货快；提供全国范围内物流配送及现场安装指导。
