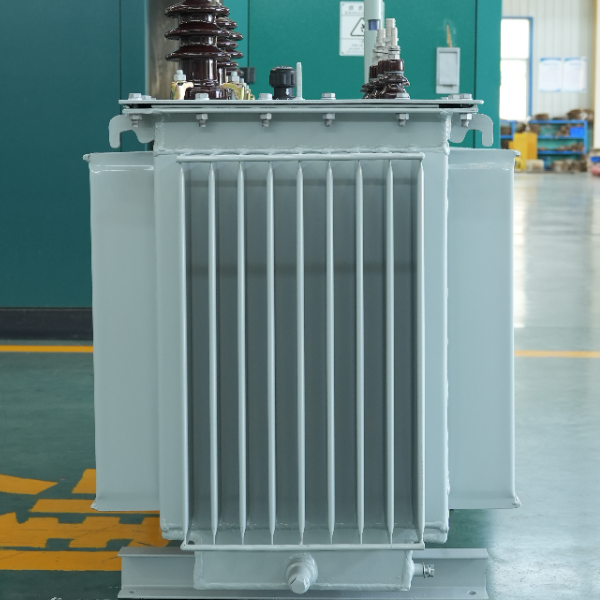

S20系列油浸式配电变压器 30-2500kVA 10/0.4kV 全密封超低损耗 一级能效 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 一个月 |
S20系列油浸式配电变压器 30-2500kVA 10/0.4kV 全密封超低损耗 一级能效 详细介绍 :
S20系列油浸式配电变压器采用全密封波纹油箱或胶囊式油枕结构，确保变压器油与外部大气完全隔绝，杜绝油品吸湿氧化，大幅延长绝缘寿命。铁芯选用高导磁、低损耗冷轧取向硅钢片（如27QG090或更高牌号），通过全自动剪切线加工成45°全斜步进搭接铁芯，有效降低涡流损耗和磁滞损耗，配合铁芯整体退火工艺，使空载损耗降至极致。绕组采用高纯度无氧铜导线，高压绕组为多层圆筒式或分段式结构，低压绕组采用箔绕或线绕工艺，层间绝缘使用耐高温绝缘材料（如DMD或电缆纸）；器身经真空干燥浇注（或浸漆）处理，增强了机械强度和防潮能力。
产品主要技术参数依据您提供的S20系列数据（30～2500kVA，10/0.4kV）：
| 额定容量 (kVA) | 空载损耗 (kW) | 负载损耗 (kW) 75℃ | 空载电流 (%) | 阻抗电压 (%) | 联结组 |
|---|---|---|---|---|---|
| 30 | 0.07 | 0.505 / 0.48 | 1.20 | 4.0 | Yyn0/Dyn11 |
| 50 | 0.09 | 0.73 / 0.695 | 1.04 | 4.0 | Yyn0/Dyn11 |
| 100 | 0.135 | 1.265 / 1.20 | 0.88 | 4.0 | Yyn0/Dyn11 |
| 200 | 0.215 | 2.185 / 2.08 | 0.80 | 4.0 | Yyn0/Dyn11 |
| 400 | 0.37 | 3.615 / 3.44 | 0.64 | 4.0 | Yyn0/Dyn11 |
| 630 | 0.51 | 4.96 | 0.48 | 4.5 | Dyn11（推荐） |
| 1000 | 0.745 | 8.24 | 0.48 | 4.5 | Dyn11 |
| 1600 | 1.05 | 11.6 | 0.40 | 4.5 | Dyn11 |
| 2500 | 1.44 | 16.96 | 0.32 | 5.0 | Dyn11 |
注：500kVA及以下负载损耗斜线上为Dyn11联结组，斜线下为Yyn0联结组。Dyn11更适合三相不平衡负载及抑制谐波。
产品使用条件：环境温度-25℃～+40℃，海拔≤1000m（特殊可定制更高海拔），相对湿度日平均≤95%（20℃），可安装在无爆炸危险、无严重化学腐蚀的户内或户外场所。
产品亮点
- 一级能效，极限节能：空载损耗及负载损耗均达到GB 20052一级能效限值，较S13每年可多节约电费10%以上，全生命周期综合成本大幅降低。
- 全密封免维护：波纹油箱或胶囊油枕配合弹性膨胀器，变压器油与空气零接触，终身无需换油、补油。
- 超低噪音：优化铁芯磁路及减震降噪设计，噪声水平比国标低3～5dB（A），适合居民区、医院、学校等安静场所。
- 高抗短路能力：采用刚性压紧装置和新型绝缘结构，通过短路试验验证，可靠应对电网突发故障。
- Dyn11联结优势：推荐采用Dyn11组别，可承受单相不平衡负载，抑制三次谐波，提升供电质量。
应用场景
- 高可靠配电网：城市中心区、商业综合体、高层建筑配电室，要求低损耗、低噪声、免维护。
- 新能源配套：光伏电站、分散式风电及储能系统的升压或降压变压器，满足一级能效要求。
- 工矿企业节能改造：替换老旧高耗能变压器（如S7、S9），享受政府节能补贴，降低运行成本。
- 农业及养殖业：长时间连续运行的灌溉、温控设备，S20系列能效优势显著。
- “双碳”示范项目：低碳园区、零碳村庄等需选用一级能效设备，S20是理想选择。
为什么选择我们
- 所有S20系列变压器均按国家一级能效标准设计制造，出厂前逐台进行空载损耗、负载损耗及温升试验，提供全性能检测报告。
- 铁芯采用进口或国内一线品牌高导磁硅钢片，全自动叠片生产线保证叠片间隙≤0.3mm，确保低空载电流。
- 油箱采用全自动波纹生产线或加强型桶式结构，经正负压试漏检验，杜绝渗漏。
- 可定制分接范围（±5%、±2×2.5%）、联结组（Yyn0、Dyn11）、短路阻抗（4%或6%）及防护等级（户外加装顶盖）。
- 提供灵活的物流配送及安装指导服务，质保期内因制造质量问题免费更换或维修。
