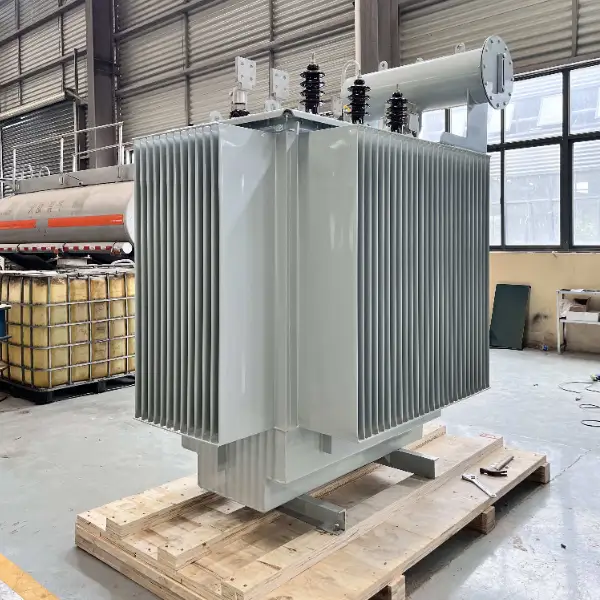

S20系列35kV一级能效电力变压器 3150-31500kVA 35/10.5kV 油浸式全密封主变 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 一个月 |
S20系列35kV一级能效电力变压器 3150-31500kVA 35/10.5kV 油浸式全密封主变 详细介绍 :
S20系列35kV电力变压器采用三相油浸自冷（ONAN）或风冷（ONAF）结构，铁芯选用超高导磁、低损耗冷轧取向硅钢片（如23QG080），全自动剪切45°全斜步进搭接工艺，铁芯整体退火处理，有效降低磁滞损耗和涡流损耗。绕组采用高纯度无氧铜导线，高压绕组为饼式或多层圆筒式结构，低压绕组为箔式或线绕式，层间绝缘使用高密度电缆纸，并采用新型绝缘结构及轴向压紧装置，抗短路机械强度优异。油箱为桶式或钟罩式结构，配备片式散热器及胶囊式油枕，变压器油与空气完全隔绝，延缓油纸绝缘老化，延长使用寿命。产品通过短路试验及型式试验验证。
主要技术参数依据您提供的S20系列数据（3150～31500kVA，35/10.5kV，联结组为Yd11或YNd11）：
| 额定容量 (kVA) | 空载损耗 (kW) | 负载损耗 (kW) 75℃ | 空载电流 (%) | 阻抗电压 (%) |
|---|---|---|---|---|
| 3150 | 2.0 | 20.7 | 0.36 | 7.0 |
| 4000 | 2.3 | 24.6 | 0.36 | 7.0 |
| 5000 | 2.8 | 28.2 | 0.36 | 7.0 |
| 6300 | 3.4 | 31.5 | 0.36 | 7.0 |
| 8000 | 4.7 | 34.6 | 0.28 | 8.0 |
| 10000 | 5.7 | 40.8 | 0.28 | 8.0 |
| 12500 | 6.5 | 48.4 | 0.24 | 8.0 |
| 16000 | 7.9 | 59.2 | 0.24 | 8.0 |
| 20000 | 9.4 | 71.6 | 0.24 | 8.0 |
| 25000 | 11.1 | 84.6 | 0.20 | 10.0 |
| 31500 | 13.1 | 100.8 | 0.20 | 10.0 |
注：联结组可根据用户要求选择Yd11（高压星形，低压三角形）或YNd11（高压星形带中性点引出），适应不同接地系统需求。
产品使用条件：环境温度-25℃～+40℃，海拔≤1000m（高海拔需特殊设计），无严重污秽及腐蚀性气体的户内或户外变电站（户外需配IP防护外壳或布置于变电站内）。
产品亮点
- 一级能效领跑者：空载损耗及负载损耗均达到GB 20052一级能效限值，较S11节能25%-30%，全生命周期电费节省极为显著，符合国网、南网绿色采购及高耗能企业节能技改要求。
- 超低空载电流：优化铁芯磁路及高导磁材料，空载电流低至0.20%~0.36%，显著降低空载损耗。
- 全密封长寿命：胶囊油枕或波纹油枕使变压器油与空气零接触，绝缘寿命延长，基本免维护。
- 高抗短路能力：采用高强度压钉式压紧、辐向支撑及优化安匝分布，通过短路试验验证，应对电网突发故障更可靠。
- 低噪音环保：铁芯降噪及减振设计，噪声水平优于国标，适合城市及居民区变电站。
- 灵活冷却方式：自然冷却（ONAN）满足常规负荷，可选配风机（ONAF）提高过载能力至30%以上。
- 中性点引出可选：YNd11联结组可提供中性点接地，适应35kV系统小电阻或消弧线圈接地方式。
应用场景
- 35kV区域变电站：作为主变压器，将35kV电压降至10.5kV，向城镇、工业园区、大型商业综合体供电。
- 工矿企业总降压站：冶金、化工、水泥、煤炭等高能耗企业，实现高效节能供电，降低用电成本，同时满足“两高”项目能效准入要求。
- 新能源升压站：风力发电场、光伏电站，将发电机输出的10.5kV电压升压至35kV并网（升压型需定制）。
- 电网枢纽节点：用于35kV环网或辐射供电网，提升电网能效，降低线损。
- 数据中心及大型基础设施：为高可靠性供电系统提供一级能效主变压器，满足绿色建筑及低碳园区认证。
为什么选择我们
- 全系列S20 35kV电力变压器通过国家变压器质量监督检验中心型式试验，具备一级能效检测报告及型号备案证书。
- 铁芯采用进口或国内一线品牌高磁感低损耗硅钢片（如23QG080），全自动叠片线生产，空载损耗实测值优于标准。
- 绕组采用无氧铜导线及高密度绝缘，真空干燥浸漆，电气强度高，抗短路能力优异。
- 油箱采用加强型桶式结构，配片式散热器及胶囊油枕，氮气检漏无渗漏，密封寿命≥20年。
- 可按用户要求定制分接范围（±2×2.5%、±8×1.25%）、联结组别（Yd11、YNd11）、阻抗电压（7%、8%、10%）、冷却方式（ONAN/ONAF/OFWF）及特殊防护。
- 提供现场安装指导、交接试验及操作人员培训服务，终身技术支持，产品已广泛应用于国内外多个35kV变电站及新能源项目中，运行稳定可靠。
