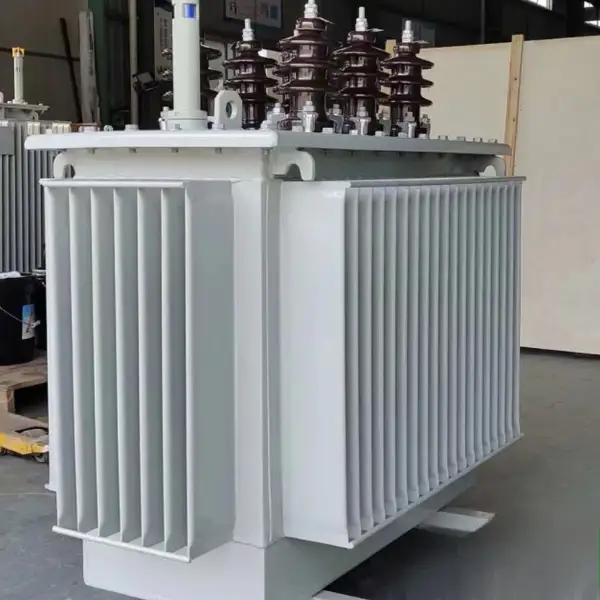

S18系列35kV一级能效电力变压器 630-31500kVA 35/10.5kV 超低损耗 油浸式全密封 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 一个月 |
S18系列35kV一级能效电力变压器 630-31500kVA 35/10.5kV 超低损耗 油浸式全密封 详细介绍 :

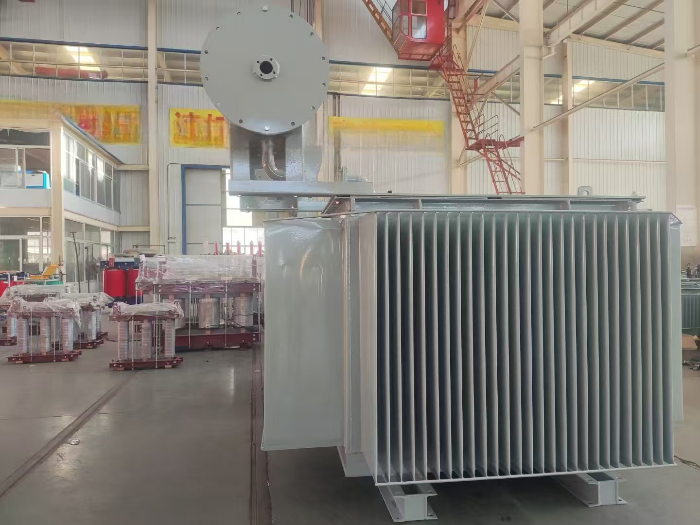

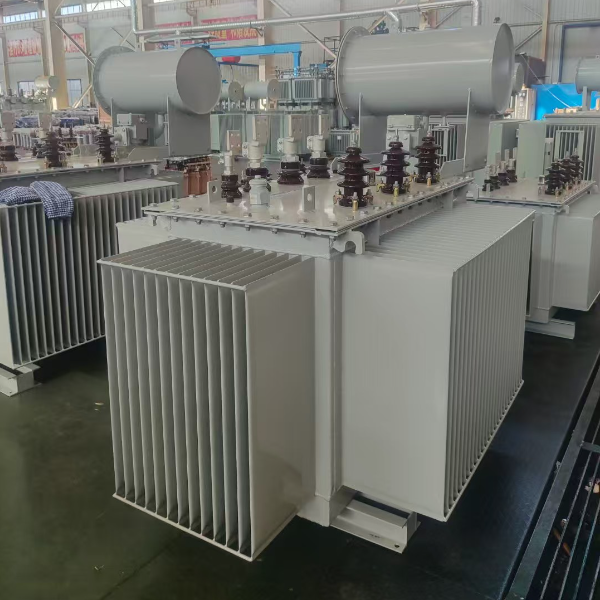

S18系列35kV电力变压器采用三相油浸自冷（ONAN）或风冷（ONAF）结构，铁芯选用超高导磁、低损耗冷轧取向硅钢片（如23QG085），全自动剪切45°全斜步进搭接工艺，铁芯整体退火处理，有效降低磁滞损耗和涡流损耗。绕组采用高纯度无氧铜导线，高压绕组为饼式或多层圆筒式结构，低压绕组为箔式或线绕式，层间绝缘使用高密度电缆纸，并采用新型绝缘结构及轴向压紧装置，显著提高抗短路机械强度。油箱为桶式或钟罩式结构，配备片式散热器及胶囊式油枕，变压器油与空气完全隔绝，延缓油纸绝缘老化，延长使用寿命。产品通过短路试验及型式试验验证。
主要技术参数依据您提供的S18系列数据（630～31500kVA，35/10.5kV，联结组一般为Yd11）：
| 额定容量 (kVA) | 空载损耗 (kW) | 负载损耗 (kW) 75℃ | 空载电流 (%) | 阻抗电压 (%) |
|---|---|---|---|---|
| 630 | 0.66 | 7.47 | 0.52 | 6.5 |
| 800 | 0.78 | 8.93 | 0.52 | 6.5 |
| 1000 | 0.92 | 10.9 | 0.52 | 6.5 |
| 1250 | 1.12 | 13.2 | 0.44 | 6.5 |
| 1600 | 1.35 | 15.8 | 0.36 | 6.5 |
| 2000 | 1.74 | 17.4 | 0.36 | 6.5 |
| 2500 | 2.05 | 18.6 | 0.36 | 6.5 |
| 3150 | 2.40 | 21.9 | 0.36 | 7.0 |
| 4000 | 2.90 | 25.9 | 0.36 | 7.0 |
| 5000 | 3.50 | 29.7 | 0.36 | 7.0 |
| 6300 | 4.20 | 33.3 | 0.36 | 7.0 |
| 8000 | 5.80 | 36.5 | 0.28 | 8.0 |
| 10000 | 7.00 | 43.0 | 0.28 | 8.0 |
| 12500 | 8.00 | 51.1 | 0.24 | 8.0 |
| 16000 | 9.70 | 62.5 | 0.24 | 8.0 |
| 20000 | 11.5 | 75.5 | 0.24 | 8.0 |
| 25000 | 13.6 | 89.3 | 0.20 | 10.0 |
| 31500 | 16.2 | 106.4 | 0.20 | 10.0 |
注：联结组一般为Yd11（高压侧星形，低压侧三角形），可根据用户要求定制。
产品使用条件：环境温度-25℃～+40℃，海拔≤1000m（高海拔需特殊设计），无严重污秽及腐蚀性气体的户外或户内变电站。
产品亮点
- 一级能效领跑者：空载损耗及负载损耗均达到国家标准GB 20052一级能效限值，较S11节能25%以上，全生命周期电费节省极为可观，符合国家电网及南方电网绿色采购目录。
- 超低空载电流：优化铁芯磁路及高导磁材料，空载电流低至0.20%~0.52%，显著降低空载损耗。
- 全密封长寿命：胶囊油枕或波纹油枕使变压器油与空气零接触，绝缘寿命延长，基本免维护。
- 高抗短路能力：采用高强度压钉式压紧、辐向支撑及优化安匝分布，通过短路试验验证，应对电网突发故障更可靠。
- 低噪音环保：铁芯降噪及减振设计，噪声水平优于国标，适合城市及居民区变电站。
- 灵活冷却方式：自然冷却（ONAN）满足常规负荷，可选配风机（ONAF）提高过载能力至30%以上。
应用场景
- 35kV区域变电站：作为主变压器，将35kV电压降至10.5kV，向城镇、工业园区供电。
- 工矿企业总降压站：冶金、化工、水泥、煤炭等高能耗企业，实现高效节能供电，降低用能成本。
- 新能源升压站：风力发电场、光伏电站，将发电机输出的10.5kV电压升压至35kV并网（升压型需定制）。
- 电网枢纽节点：用于35kV环网或辐射供电网，提升电网能效。
- 数据中心及大型基础设施：为高可靠性供电系统提供一级能效主变压器，满足绿色建筑认证要求。
为什么选择我们
- 铁芯采用进口或国内一线品牌高磁感低损耗硅钢片（如23QG085），全自动叠片线生产，空载损耗实测值优于标准。
- 绕组采用无氧铜导线及高密度绝缘，真空干燥浸漆，电气强度高，抗短路能力优异。
- 油箱采用加强型桶式结构，配片式散热器及胶囊油枕，氮气检漏无渗漏，密封寿命≥20年。
- 可按用户要求定制分接范围（±2×2.5%或±8×1.25%）、联结组别（Yd11、Yyn0）、阻抗电压（6.5%、8%、10%）、冷却方式（ONAN/ONAF/OFWF）及特殊防护（高原、湿热带、防污秽）。
- 提供现场安装指导、交接试验及操作人员培训服务，产品远销国内外多个35kV变电站项目。
