S13系列油浸式配电变压器 30-2500kVA 10/0.4kV 全密封低损耗 二级能效 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 一个月 |

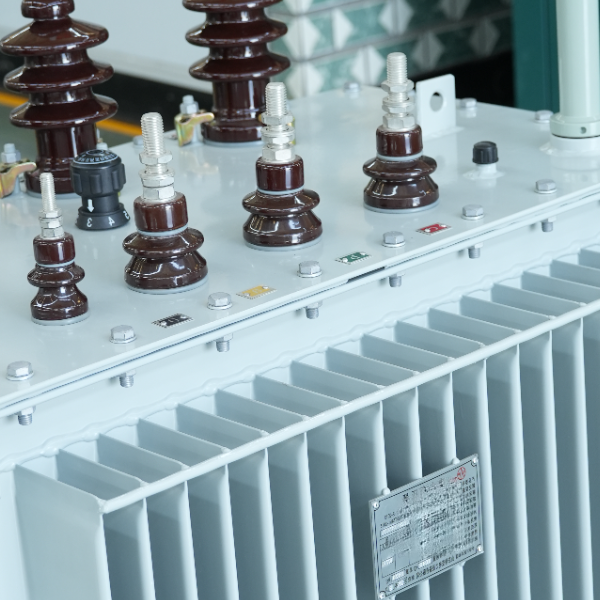

S13系列油浸式配电变压器 30-2500kVA 10/0.4kV 全密封低损耗 二级能效 详细介绍 :
本系列油浸式配电变压器采用全密封波纹油箱结构，变压器油与外界空气完全隔绝，杜绝了油品吸湿氧化，绝缘寿命延长。铁芯采用高导磁冷轧取向硅钢片（牌号不低于27QG100），经全自动剪切线加工成45°全斜接缝，步进搭接工艺有效减少磁路气隙，配合铁芯整体退火处理，使空载损耗与空载电流大幅下降。
绕组采用无氧铜导线，高压绕组为多层圆筒式或分段圆筒式，低压绕组为箔绕或线绕结构，层间绝缘使用耐热等级更高的电缆纸；器身经真空干燥处理和浸漆工序，增强了机械强度和防潮能力。全密封波纹油箱不仅散热良好，还能通过波纹片弹性形变调节油压变化，无需油枕。对于容量≥630kVA的产品，油箱可选用桶式加片式散热器，并配置胶囊式油枕及油位计。
主要技术参数依据您提供的S13系列数据（30~2500kVA，10/0.4kV）：
| 额定容量 (kVA) | 空载损耗 (kW) | 负载损耗 (kW) 75℃ | 空载电流 (%) | 阻抗电压 (%) | 联结组 |
|---|---|---|---|---|---|
| 30 | 0.08 | 0.63 / 0.60 | 1.20 | 4.0 | Yyn0/Dyn11 |
| 50 | 0.10 | 0.91 / 0.87 | 1.04 | 4.0 | Yyn0/Dyn11 |
| 100 | 0.15 | 1.58 / 1.50 | 0.88 | 4.0 | Yyn0/Dyn11 |
| 200 | 0.24 | 2.73 / 2.60 | 0.80 | 4.0 | Yyn0/Dyn11 |
| 400 | 0.41 | 4.52 / 4.30 | 0.64 | 4.0 | Yyn0/Dyn11 |
| 630 | 0.57 | 6.20 | 0.48 | 4.5 | Dyn11（推荐） |
| 1000 | 0.83 | 10.3 | 0.48 | 4.5 | Dyn11 |
| 1600 | 1.17 | 14.5 | 0.40 | 4.5 | Dyn11 |
| 2500 | 1.60 | 21.2 | 0.32 | 5.0 | Dyn11 |
*注：斜线上/下分别对应Dyn11和Yyn0联结组。Dyn11有利于抑制三次谐波、承受不平衡负载，推荐采用。*
产品适用条件：环境温度-25℃~+40℃，海拔≤1000m（＞1000m需定制），无严重化学腐蚀及易燃易爆场所的户内或户外安装。
产品亮点
- 二级能效，节能显著：空载损耗及负载损耗均满足GB 20052二级能效限值，较S11系列每年可额外节约电费5%~8%。
- 全密封长寿命：波纹油箱或胶囊油枕确保油不与空气接触，变压器油寿命可达20年以上，免维护。
- 低噪音环保：优化铁芯磁路及降噪结构，噪声水平低于国家标准，适合居民区及环境敏感区域。
- 高抗短路能力：采用新型绝缘结构和轴向压紧装置，通过短路试验验证，可靠应对电网突发故障。
- 灵活联结组选择：30-500kVA可提供Yyn0（适合三相平衡负载）或Dyn11（适合单相负载较重的场合）。
应用场景
- 农村电网改造：柱上式变压器台，替换高损耗S7/S9系列，降低线损，提升供电能力。
- 工业厂矿：为车间设备、照明、空调提供稳定电源，尤其适合三班制连续运行场所。
- 高层建筑及小区：箱式变电站内配套使用，要求低噪音、全密封免维护。
- 市政照明及泵站：可靠供电，季节性负荷适应性好。
- 光伏及小型储能：作为升压或降压变压器，与新能源系统配套。
为什么选择我们
- 波纹油箱采用全自动波纹生产线加工，波纹片高度均匀，膨胀补偿可靠；大型产品配胶囊油枕及双温度计。
- 铁芯采用优质高导磁硅钢片及全自动剪切线，叠片间隙小于0.5mm，空载电流低于表中限值。
- 可提供Dyn11或Yyn0联结组，也可按用户要求定制分接范围（±5%、±2×2.5%）及短路阻抗。
- 工厂直销，交货期短，全国物流直达，并提供到货指导及质保期内上门服务。
- 产品获得国家电力检测中心型式试验合格证书，已在国内多个省份电网及工矿项目中批量运行，用户反馈良好。
