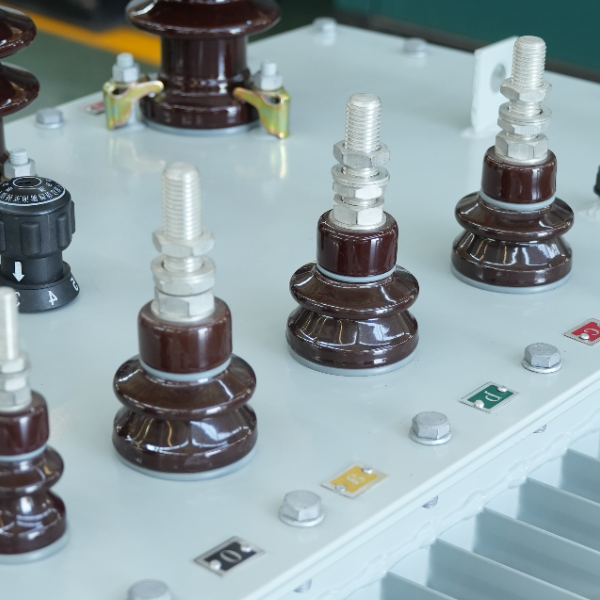

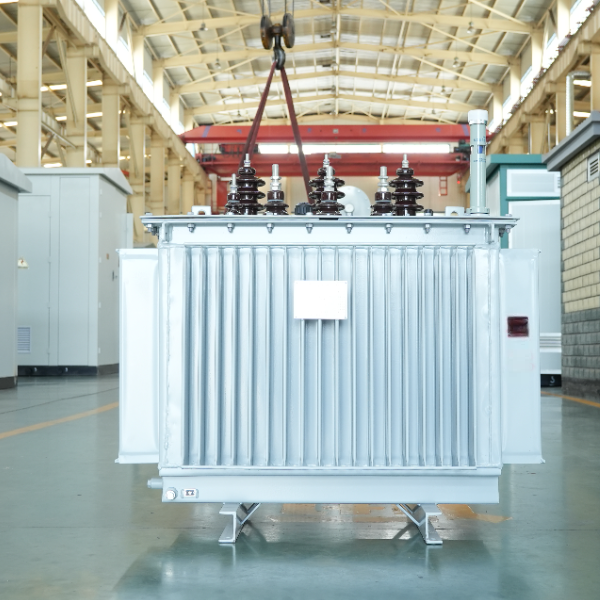

S11系列油浸式配电变压器 30-2500kVA 10/0.4kV 全密封低损耗 工厂直销 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 一个月 |
S11系列油浸式配电变压器 30-2500kVA 10/0.4kV 全密封低损耗 工厂直销 详细介绍 :
本系列油浸式变压器采用三相油浸自冷结构，铁芯选用优质高导磁冷轧取向硅钢片，经全自动剪切生产线加工，45°全斜接缝及步进搭接工艺，有效降低了铁芯的空载损耗和磁致伸缩噪声。铁芯夹件采用刚性压紧结构，确保器身成为一个牢固整体，同时保证硅钢片处于最佳受力状态。
高压绕组采用无氧铜导线绕制，层间绝缘使用高密度电缆纸，结构为多层圆筒式或饼式，严格校核段间及层间场强；低压绕组可采用铜导线或铜箔绕制。绕组经过真空干燥浸漆处理，绝缘等级达到A级或B级（根据用户要求）。全密封波纹油箱使变压器油与外界空气完全隔离，不吸湿、不氧化，有效延缓了绝缘材料老化速度，延长了变压器使用寿命。对于容量在500kVA及以上的产品，油箱为桶式或钟罩式，配片式散热器及胶囊式油枕，并提供风机冷却选项。
产品技术参数（依据标准GB/T 6451及企业实测值）：
| 额定容量 (kVA) | 高压 (kV) | 高压分接 | 低压 (kV) | 联结组标号 | 空载损耗 (kW) | 负载损耗 (kW) 75℃ | 空载电流 (%) | 阻抗电压 (%) |
|---|---|---|---|---|---|---|---|---|
| 30 | 10 | ±5%或±2×2.5% | 0.4 | Yyn0 / Dyn11 | 0.10 | 0.63 / 0.60 | 1.50 | 4.0 |
| 50 | 10 | — | 0.4 | — | 0.13 | 0.91 / 0.87 | 1.30 | 4.0 |
| 100 | 10 | — | 0.4 | — | 0.20 | 1.58 / 1.50 | 1.10 | 4.0 |
| 200 | 10 | — | 0.4 | — | 0.34 | 2.73 / 2.60 | 1.00 | 4.0 |
| 400 | 10 | — | 0.4 | — | 0.57 | 4.52 / 4.30 | 0.80 | 4.0 |
| 630 | 10 | — | 0.4 | — | 0.81 | 6.20 | 0.60 | 4.5 |
| 1000 | 10 | — | 0.4 | — | 1.15 | 10.3 | 0.60 | 4.5 |
| 1600 | 10 | — | 0.4 | — | 1.64 | 14.5 | 0.50 | 4.5 |
| 2500 | 10 | — | 0.4 | — | 2.29 | 21.2 | 0.40 | 5.0 |
注：负载损耗斜线上方为Dyn11联结组，下方为Yyn0联结组。
产品适用条件：最高环境温度+40℃，最低-25℃，海拔不超过1000m，相对湿度日平均≤95%（20℃），可用于无爆炸危险、无严重化学腐蚀的户内或户外场所。
产品亮点
- 全密封免维护：波纹油箱或胶囊式油枕结构，变压器油与空气隔绝，无需定期补油、滤油，大幅降低运维成本。
- 低损耗节能：S11系列严格满足GB 20052三级能效要求，空载损耗比S9系列降低30%，长期运行电费节省显著。
- 高抗短路能力：优化绕组安匝分布及压紧装置，经受突发短路试验考核，适用户外恶劣配电环境。
- 低噪音运行：铁芯接缝优化及整体浸漆处理，噪声水平优于国标，适合居民区及环境敏感区域。
- 灵活联结组：可选择Yyn0或Dyn11联结组，Dyn11有利于抑制三次谐波及提高不平衡负载耐受能力。
应用场景
- 城乡配电网：10kV柱上变压器台、箱式变电站及配电室，向居民及商业供电。
- 工矿企业：车间动力配电、照明及电机控制，特别适合间歇性负荷。
- 农业排灌及养殖：农田灌溉、温室大棚、水产养殖等季节性高负荷场所。
- 市政设施：路灯、污水处理厂、泵站等户外配电节点。
- 新能源配套：小型光伏升压站、储能系统辅助变压器。
为什么选择我们
- 原厂直销，价格透明，交货周期短，并提供出厂试验报告及第三方检测数据。
- 每台变压器出厂前完成空载损耗、负载损耗、绝缘电阻、工频耐压及感应耐压试验，确保性能参数与上表一致。
- 完善的售后服务体系：指导安装、送电调试及质保期内故障快速响应。
- 工厂直销经验丰富，产品远销东南亚、非洲及中东地区，深受电力工程公司信赖。
