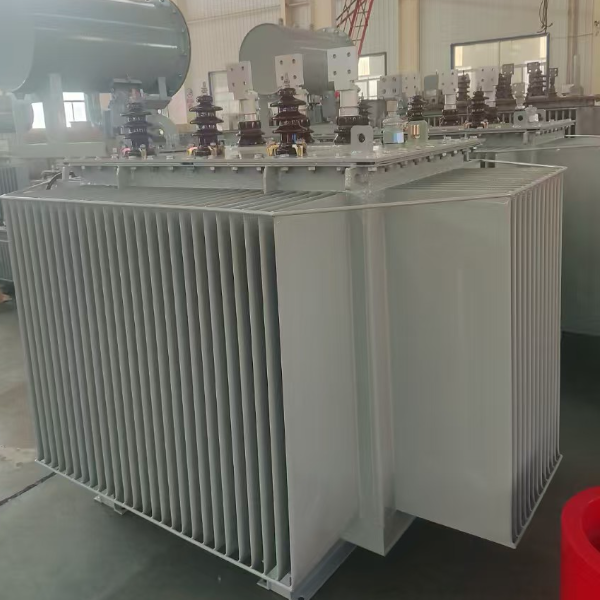

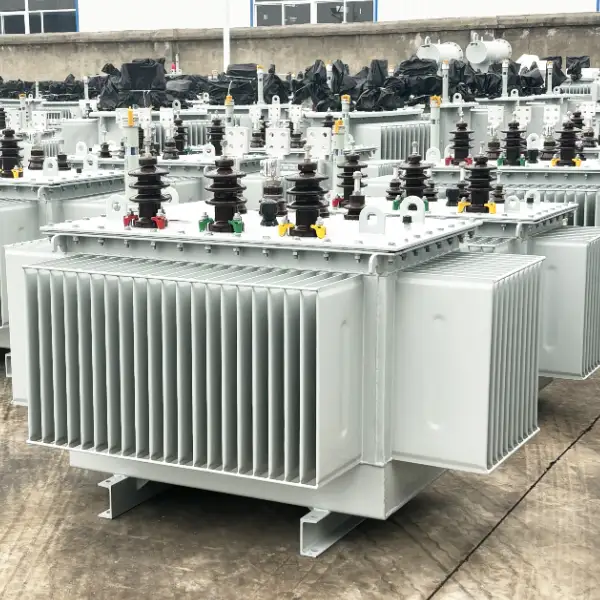

S11系列35kV电力变压器 630-31500kVA 35/10.5kV 油浸式 全密封低损耗 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 一个月 |
S11系列35kV电力变压器 630-31500kVA 35/10.5kV 油浸式 全密封低损耗 详细介绍 :
S11系列35kV电力变压器采用三相油浸自冷（ONAN）或风冷（ONAF）结构，铁芯选用高导磁冷轧取向硅钢片，全自动剪切45°全斜步进搭接工艺，有效降低铁芯空载损耗和磁致伸缩噪声。绕组采用无氧铜导线，高压绕组为饼式或多层圆筒式，低压绕组为箔式或线绕式，层间绝缘使用高密度电缆纸，并采用新型绝缘结构，确保绕组机械强度和抗短路能力。油箱为桶式或钟罩式结构，配备片式散热器及胶囊式油枕，变压器油与空气完全隔绝，延缓油及绝缘材料老化。对于大容量产品，可配置冷却风机（ONAF）提高过载能力。
主要技术参数依据您提供的S11系列数据（630～31500kVA，35/10.5kV，联结组一般为Yd11）：
| 额定容量 (kVA) | 空载损耗 (kW) | 负载损耗 (kW) 75℃ | 空载电流 (%) | 阻抗电压 (%) |
|---|---|---|---|---|
| 630 | 0.83 | 7.86 | 0.65 | 6.5 |
| 800 | 0.98 | 9.40 | 0.65 | 6.5 |
| 1000 | 1.15 | 11.5 | 0.65 | 6.5 |
| 1250 | 1.40 | 13.9 | 0.55 | 6.5 |
| 1600 | 1.69 | 16.6 | 0.45 | 6.5 |
| 2000 | 2.17 | 18.3 | 0.45 | 6.5 |
| 2500 | 2.56 | 19.6 | 0.45 | 6.5 |
| 3150 | 3.04 | 23.0 | 0.45 | 7.0 |
| 4000 | 3.61 | 27.3 | 0.45 | 7.0 |
| 5000 | 4.32 | 31.3 | 0.45 | 7.0 |
| 6300 | 5.24 | 35.0 | 0.45 | 7.0 |
| 8000 | 7.20 | 38.4 | 0.35 | 8.0 |
| 10000 | 8.70 | 45.3 | 0.35 | 8.0 |
| 12500 | 10.0 | 53.8 | 0.30 | 8.0 |
| 16000 | 12.1 | 65.8 | 0.30 | 8.0 |
| 20000 | 14.4 | 79.5 | 0.30 | 8.0 |
| 25000 | 17.0 | 94.0 | 0.25 | 10.0 |
| 31500 | 20.2 | 112 | 0.25 | 10.0 |
注：联结组一般为Yd11（高压侧星形，低压侧三角形），可根据用户要求定制Yyn0或其它组别。
产品使用条件：环境温度-25℃～+40℃，海拔≤1000m（高海拔需特殊设计），无严重污秽及腐蚀性气体的户内或户外场所（户外需配防护外壳或布置于变电站内）。
产品亮点
- 35kV级主变压器：专为35/10.5kV电压等级设计，容量覆盖广，满足区域变电站及大型工矿企业供电需求。
- 二级能效，高效节能：空载损耗和负载损耗均满足GB 20052二级能效限值，较旧标准S9系列节能20%以上，降低全寿命周期成本。
- 全密封免维护：胶囊式油枕或波纹油枕确保变压器油与空气隔绝，防止油质劣化，延长绝缘寿命，减少运维工作量。
- 高抗短路能力：采用高强度压紧装置和优化绕组结构，短路试验验证，可承受突发短路冲击。
- 低噪音运行：铁芯降噪及油箱减振设计，噪声水平优于国标，适合城市及居民区附近变电站。
- 灵活冷却方式：自然冷却（ONAN）满足常规负荷，可选配风机（ONAF）提高过载能力30%以上。
应用场景
- 35kV区域变电站：作为主变压器，将35kV电压降至10.5kV，向工业区、城镇及农村配电网供电。
- 工矿企业总降压站：钢铁、化工、水泥、煤炭等高能耗企业，35kV电源经本变压器降至10kV供厂区配电。
- 新能源升压站：风力发电场、光伏电站，将发电机输出的10.5kV电压升压至35kV并入电网（需定制升压型）。
- 铁路牵引变电所：为电气化铁路提供35/10.5kV电源，供沿线复变电或自用电。
为什么选择我们
- 全系列S11 35kV电力变压器通过国家变压器质量监督检验中心型式试验，具备完整的35kV电压等级生产资质及ISO9001质量体系认证。
- 铁芯采用高磁感低损耗硅钢片（如27QG090），全自动剪切叠片，空载损耗实测值优于标准。
- 绕组采用无氧铜导线及高密度绝缘，真空干燥浸漆，保证绝缘强度和抗短路能力。
- 可定制分接范围（±2×2.5%）、阻抗电压（6.5%、8%、10%）、冷却方式（ONAN/ONAF/OFWF）及特殊防护。
- 提供现场安装指导、交接试验、调试及操作培训服务。
- 产品已广泛应用于国内外多个35kV变电站及工矿项目中，运行稳定可靠。
