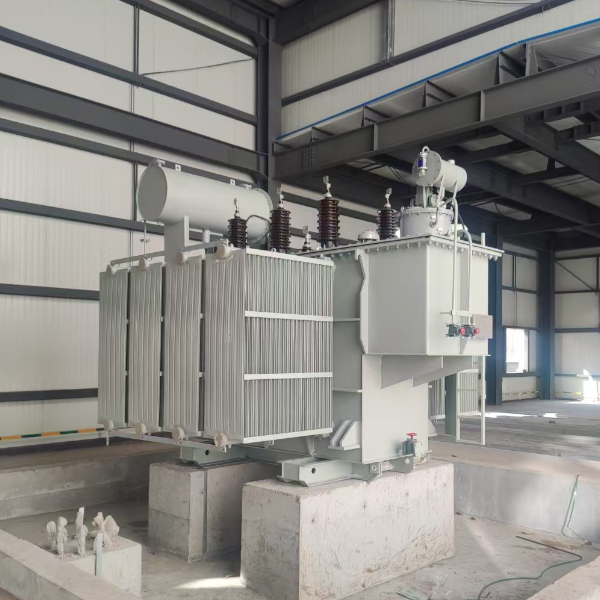

S11系列35kV油浸式配电变压器 50-2500kVA 35/0.4kV 全密封低损耗 二级能效 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 一个月 |
S11系列35kV油浸式配电变压器 50-2500kVA 35/0.4kV 全密封低损耗 二级能效 详细介绍 :

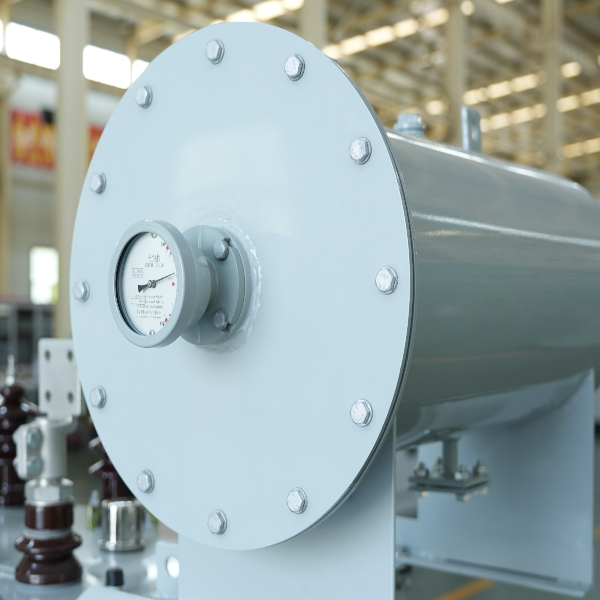

本系列35kV油浸式配电变压器采用三相油浸自冷（ONAN）结构，铁芯选用优质高导磁冷轧取向硅钢片，全自动剪切45°全斜接缝、步进搭接工艺，有效降低铁芯空载损耗和磁致伸缩噪声。绕组采用无氧铜导线，高压绕组为多层圆筒式或饼式结构，低压绕组为箔绕或线绕结构，层间绝缘使用高密度电缆纸，并采用新型绝缘结构提高抗短路机械强度。油箱为桶式或钟罩式结构，配备片式散热器，并采用胶囊式油枕或波纹油枕，使变压器油与空气完全隔绝，延缓绝缘老化。对于小容量（≤500kVA）产品，可选用全密封波纹油箱，实现免维护运行。
主要技术参数依据您提供的S11系列数据（50～2500kVA，35/0.4kV，Dyn11或Yyn0联结组）：
| 额定容量 (kVA) | 空载损耗 (kW) | 负载损耗 (kW) 75℃ | 空载电流 (%) | 阻抗电压 (%) |
|---|---|---|---|---|
| 50 | 0.16 | 1.20 / 1.14 | 1.3 | 6.5 |
| 100 | 0.23 | 2.01 / 1.91 | 1.1 | 6.5 |
| 125 | 0.27 | 2.37 / 2.26 | 1.1 | 6.5 |
| 160 | 0.28 | 2.82 / 2.68 | 1.0 | 6.5 |
| 200 | 0.34 | 3.32 / 3.16 | 1.0 | 6.5 |
| 250 | 0.40 | 3.95 / 3.76 | 0.95 | 6.5 |
| 315 | 0.48 | 4.75 / 4.53 | 0.95 | 6.5 |
| 400 | 0.58 | 5.74 / 5.47 | 0.85 | 6.5 |
| 500 | 0.68 | 6.91 / 6.58 | 0.85 | 6.5 |
| 630 | 0.83 | 7.86 | 0.65 | 6.5 |
| 800 | 0.98 | 9.40 | 0.65 | 6.5 |
| 1000 | 1.15 | 11.5 | 0.65 | 6.5 |
| 1250 | 1.40 | 13.9 | 0.60 | 6.5 |
| 1600 | 1.69 | 16.6 | 0.60 | 6.5 |
| 2000 | 1.99 | 19.7 | 0.55 | 6.5 |
| 2500 | 2.36 | 23.2 | 0.55 | 6.5 |
注：500kVA及以下负载损耗斜线上为Dyn11联结组，斜线下为Yyn0联结组。推荐35kV侧选用Yyn0或Dyn11，根据用户系统要求确定。
产品使用条件：环境温度-25℃～+40℃，海拔≤1000m（＞1000m需特殊设计），无火灾爆炸及严重化学腐蚀的户内或户外场所（户外需配防护外壳）。
产品亮点
- 35kV直降0.4kV：减少中间降压环节（无需先降10kV再降0.4kV），简化配电结构，降低线路损耗和建设投资。
- 二级能效，节能可靠：空载损耗和负载损耗满足GB 20052二级能效限值，较老式S7/S9系列节能30%以上，长期运行电费节省显著。
- 全密封设计：胶囊油枕或波纹油箱确保变压器油不与空气接触，免维护，寿命长达20年以上。
- 高阻抗电压：6.5%阻抗（标准值），有效限制短路电流，增强系统稳定性，适应大容量末端供电。
- 强抗短路能力：采用轴向压紧及辐向支撑结构，通过短路试验考核，应对35kV电网突发故障更可靠。
- 灵活联结组：可根据用户需求选择Yyn0（适合三相平衡负载）或Dyn11（适合单相大负载及谐波抑制）。
应用场景
- 35kV直配变电站：工矿企业、油田、港口、机场的35kV总降压站，直接为0.4kV动力及照明供电。
- 大型水利及排灌站：水泵电机取水、排涝，35kV线路直供，避免多次变压损耗。
- 偏远地区及独立电网：矿山、林场、边境哨所，从35kV线路直接取电，无需建设10kV二次配电线路。
- 铁路电力贯通线：为铁路信号、通信及沿线设备提供35kV/0.4kV电源。
- 新能源场站配套：大型光伏电站、风电场升压站内的站用电变压器，直接从35kV母线取电供场区用电。
为什么选择我们
- 全系列S11 35kV变压器严格按照国家标准设计制造，通过国家电力检测中心型式试验，具备35kV电压等级生产资质。
- 铁芯采用高磁感低损耗硅钢片，全自动叠片线加工，空载损耗实测值优于表中限值。
- 绕组采用无氧铜导线及高密度绝缘，真空干燥浸漆工艺，绝缘水平可靠。
- 可按用户要求定制分接范围（±5%或±2×2.5%）、联结组别、阻抗电压（6.5%或8%等）及防护等级（户外加装IP防护外壳）。
- 提供现场安装指导、交接试验及质保期内快速服务，产品远销国内外多个35kV直配项目中运行稳定。
