SCB18系列10kV干式变压器 30-2500kVA 一级能效领跑者 环氧真空浇注
SCB18系列10kV干式变压器是我公司按照国家GB 20052《电力变压器能效限定值及能效等级》中一级能效最高标准打造的旗舰级干式变压器，是目前国内能效水平最高、损耗最低的干式变压器产品之一。本系列产品适用于交流50Hz、额定电压10kV的配电系统，额定容量覆盖30kVA至2500kVA，低压侧0.4kV，联结组可选用Yyn0或Dyn11。采用环氧树脂真空浇注工艺，具有极低空载损耗、阻燃防爆、耐潮湿、超低噪音、免维护等特点，是绿色建筑、零碳园区、数据中心、高端商业综合体及新能源场站等对能效要求极致场所的首选配电设备。
SCB18系列10kV干式变压器 30-2500kVA 一级能效领跑者 环氧真空浇注 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 一个月 |
SCB18系列10kV干式变压器 30-2500kVA 一级能效领跑者 环氧真空浇注 详细介绍 :

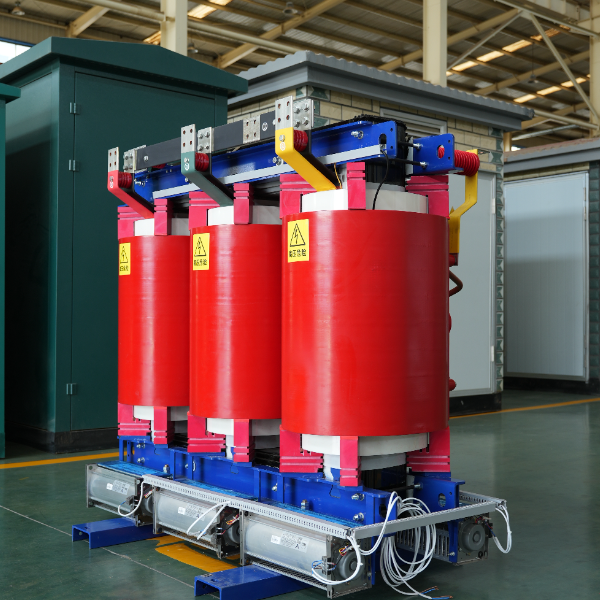

SCB18系列干式变压器是环氧浇注干式变压器的能效领跑者。高压绕组采用高纯度无氧铜导线，低压绕组采用铜箔绕制，以玻璃纤维网格布为增强材料，在真空状态下用高流动性、低粘度的进口环氧树脂浇注，经高温固化后形成致密、无气泡的圆筒形整体结构，局部放电量≤3pC，机械强度极高。铁芯选用超高导磁冷轧取向硅钢片（牌号不低于23QG075），45°全斜步进搭接工艺，铁芯整体退火及表面涂覆处理，有效降低磁滞损耗和涡流损耗。空载损耗较SCB14系列进一步降低约12%~15%，达到一级能效领先水平。线圈内外层采用硅橡胶绝缘，散热性能优异，且完全不吸潮，可在100%相对湿度环境下长期运行，间断运行无须预热去潮。铁芯夹件经特殊防锈处理，适应各种恶劣环境。

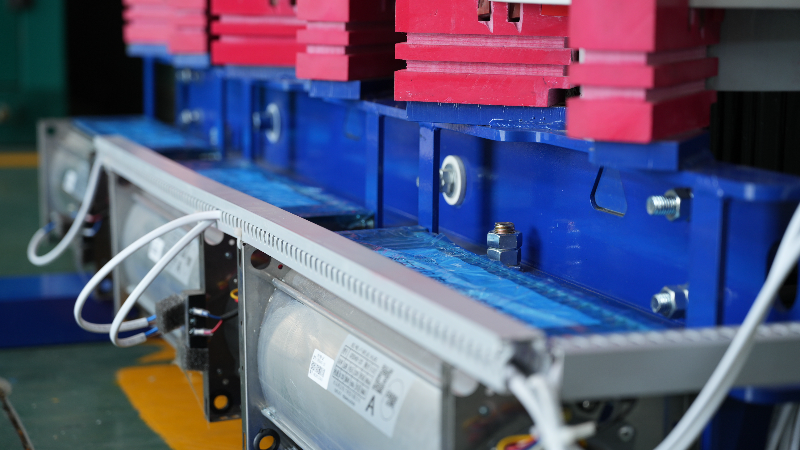

产品标配智能温控系统，具备3路4-20mA模拟量输出及RS232/RS485数字通讯接口，可实时监测并同屏显示三相绕组温度，自动启停冷却风机，并具备超温报警及跳闸保护功能。冷却方式为自然空气冷却（AN），可配置风冷系统（AF）实现短时增容50%。外壳防护等级可选IP20或IP31，外壳材质为不锈钢或铝合金。
主要技术参数依据您提供的SCB18系列数据（30～2500kVA，10/0.4kV）：
| 额定容量 (kVA) | 空载损耗 (kW) | 负载损耗 (kW) 120℃ | 空载电流 (%) | 阻抗电压 (%) |
|---|---|---|---|---|
| 30 | 0.105 | 0.640 | 2.0 | 4.0 |
| 50 | 0.155 | 0.900 | 2.0 | 4.0 |
| 80 | 0.210 | 1.240 | 1.5 | 4.0 |
| 100 | 0.230 | 1.415 | 1.5 | 4.0 |
| 125 | 0.270 | 1.665 | 1.3 | 4.0 |
| 160 | 0.310 | 1.915 | 1.3 | 4.0 |
| 200 | 0.360 | 2.275 | 1.1 | 4.0 |
| 250 | 0.415 | 2.485 | 0.9 | 4.0 |
| 315 | 0.510 | 3.125 | 0.8 | 4.0 |
| 400 | 0.570 | 3.590 | 0.8 | 4.0 |
| 500 | 0.670 | 4.390 | 0.8 | 4.0 |
| 630 | 0.775 | 5.295 | 0.7 | 4.0 |
| 800 | 0.875 | 6.265 | 0.7 | 4.0 |
| 1000 | 1.020 | 7.315 | 0.7 | 4.0 |
| 1250 | 1.205 | 8.720 | 0.7 | 6.0 |
| 1600 | 1.415 | 10.555 | 0.7 | 6.0 |
| 2000 | 1.760 | 13.005 | 0.6 | 6.0 |
| 2500 | 2.200 | 15.445 | 0.6 | 6.0 |
注：负载损耗为120℃参考值，Dyn11联结组可承受100%不平衡负载并抑制三次谐波。
使用条件：环境温度-25℃～+40℃，海拔≤1000m（高海拔需降容），相对湿度≤100%，无剧烈振动及腐蚀性气体的户内场所。
产品亮点
- 一级能效领跑者：空载损耗较SCB14再降低12%~15%，达到国家一级能效最高标准，全生命周期碳排放及电费降至最低，是目前市场上能效最高的干式变压器之一。
- 极限节能，超低空载损耗：以30kVA为例，空载仅105W，年空载损耗电费不足600元（按0.6元/度），节能效果惊人，可快速收回投资。
- 环氧真空浇注，安全环保：整体浇注结构，阻燃等级达UL94 V-0，遇火不燃、无有毒气体，无油运行，彻底杜绝火灾和泄漏风险。
- 全工况适应：线圈不吸潮，可在100%相对湿度及盐雾环境下长期运行，特别适合沿海、地下、隧道等严苛场所。
- 超低噪音：铁芯降噪设计，实测噪音低于40dB（A）（630kVA以下），满足顶级医院、录音棚、高端住宅等静音要求。
- 智能免维护：无油设计，无需定期检测油质、换油；智能温控系统支持远程监控，实现无人值守。
应用场景
- 零碳园区及碳中和示范项目：最高能效变压器，助力园区达成碳中和目标，可申请国家最高等级绿色认证。
- 超低能耗建筑及被动房：降低变压器自身损耗，提升建筑整体能效评级。
- 国家绿色数据中心：一级能效减少制冷负荷，有效降低PUE，满足能源局对数据中心能效的严苛要求。
- 高端实验室及精密制造：超低噪音、无火患，保障精密设备及人员安全。
- 医院手术室及ICU：要求绝对可靠、无烟无毒、低噪音的供电环境。
- 新能源电解制氢及储能电站：与储能柜、制氢电源配套，提升系统综合效率。
为什么选择我们
- SCB18系列产品通过国家变压器质量监督检验中心型式试验及一级能效检测，损耗实测值远优于国标限值，具有完整型式试验报告和能效标识备案。
- 采用欧洲进口环氧树脂（如亨斯迈或Hexion）及日本/宝钢高磁感硅钢片（23QG075），全自动真空浇注产线及德国通快数控剪切线，制造精度达微米级。
- 铁芯采用激光刻痕降低涡流损耗，绕组采用分段箔绕及树脂渗透增强技术，产品性能和寿命行业领先。
- 提供全生命周期能效测算报告及碳减排量核算，协助客户申报绿色金融及节能奖励。
- 出厂前逐台进行感应耐压、局部放电、空载损耗、负载损耗及温升试验，确保100%达标。
