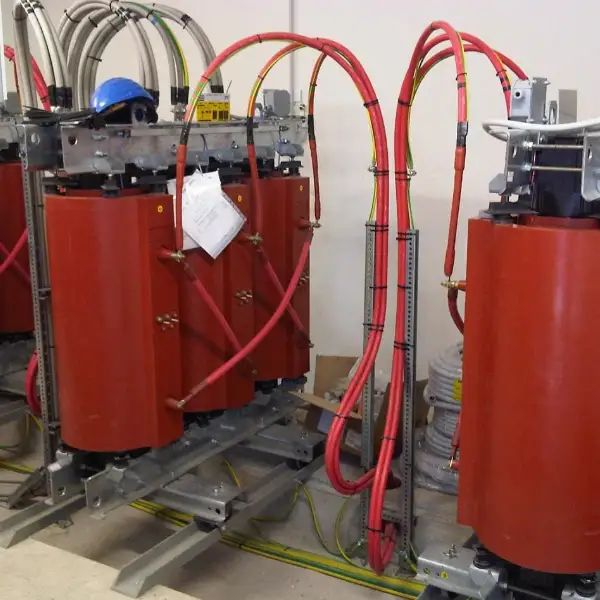

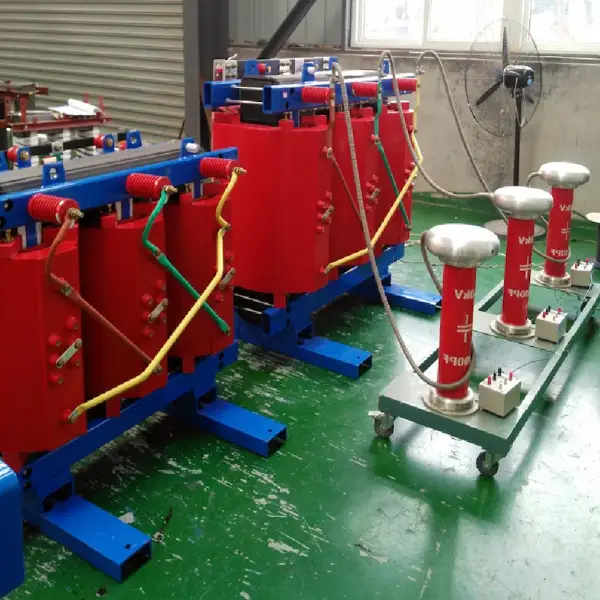

SCB14系列10kV干式变压器 30-2500kVA 一级能效 超低损耗 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 一个月 |
SCB14系列10kV干式变压器 30-2500kVA 一级能效 超低损耗 详细介绍 :
SCB14系列干式变压器高压绕组采用高纯度无氧铜导线，低压绕组采用铜箔绕制，以玻璃纤维网格布为增强材料，在真空状态下用高流动性环氧树脂浇注，经高温固化后形成致密圆筒形整体结构，局部放电量≤5pC，机械强度极高。铁芯选用超高导磁冷轧取向硅钢片（牌号不低于23QG080），45°全斜步进搭接工艺，铁芯整体退火处理，有效降低磁滞损耗和涡流损耗，空载损耗较SCB13系列进一步降低约5%~8%。线圈内外层采用硅橡胶绝缘，散热性能优异，且不吸潮，可在100%相对湿度环境下长期运行，间断运行无须干燥处理。铁芯夹件经特殊防锈处理，适应潮湿及轻微污染环境。
产品标配智能温控系统，具备3路4-20mA模拟量输出及RS232/RS485数字通讯接口，可实时监测三相绕组温度，自动启停冷却风机，并具备超温报警及跳闸保护功能。冷却方式为自然空气冷却（AN），可配置风冷系统（AF）实现短时增容50%。外壳防护等级可选IP20或IP31，外壳材质为不锈钢或铝合金。
主要技术参数依据您提供的SCB14系列数据（30～2500kVA，10/0.4kV）：
| 额定容量 (kVA) | 空载损耗 (kW) | 负载损耗 (kW) 120℃ | 空载电流 (%) | 阻抗电压 (%) |
|---|---|---|---|---|
| 30 | 0.130 | 0.640 | 2.0 | 4.0 |
| 50 | 0.185 | 0.900 | 2.0 | 4.0 |
| 80 | 0.250 | 1.240 | 1.5 | 4.0 |
| 100 | 0.270 | 1.415 | 1.5 | 4.0 |
| 125 | 0.320 | 1.665 | 1.3 | 4.0 |
| 160 | 0.365 | 1.915 | 1.3 | 4.0 |
| 200 | 0.420 | 2.275 | 1.1 | 4.0 |
| 250 | 0.490 | 2.485 | 0.9 | 4.0 |
| 315 | 0.600 | 3.125 | 0.8 | 4.0 |
| 400 | 0.665 | 3.590 | 0.8 | 4.0 |
| 500 | 0.790 | 4.390 | 0.8 | 4.0 |
| 630 | 0.910 | 5.295 | 0.7 | 4.0 |
| 800 | 1.035 | 6.265 | 0.7 | 4.0 |
| 1000 | 1.205 | 7.315 | 0.7 | 4.0 |
| 1250 | 1.420 | 8.720 | 0.7 | 6.0 |
| 1600 | 1.665 | 10.555 | 0.7 | 6.0 |
| 2000 | 2.075 | 13.005 | 0.6 | 6.0 |
| 2500 | 2.475 | 15.445 | 0.6 | 6.0 |
注：负载损耗为120℃参考值，Dyn11联结组可承受100%不平衡负载并抑制三次谐波。
使用条件：环境温度-25℃～+40℃，海拔≤1000m（高海拔需降容），相对湿度≤100%，无剧烈振动及腐蚀性气体的户内场所。
产品亮点
- 一级能效，极限节能：空载损耗及负载损耗均达到GB 20052一级能效限值，较SCB12/SCB13系列空载损耗再降低约10%，全生命周期电费节省极显著，可申请国家节能专项补贴及绿色建筑加分。
- 环氧真空浇注，阻燃防爆：整体浇注结构，玻璃纤维增强，具有自熄性，遇火不产生有毒气体，无油无泄漏，可直接安装于人员密集场所。
- 全工况耐潮湿：线圈不吸潮，可在100%相对湿度下长期运行，间断运行无须干燥，特别适合地下配电室、隧道、沿海潮湿环境。
- 超低噪音：优化铁芯磁路及降噪设计，实测噪音低于42dB（A）（30-630kVA），满足医院、图书馆、高端住宅等苛刻静音要求。
- 免维护，智能监控：无油设计，无需定期换油、滤油；智能温控系统支持Modbus RTU通讯，可接入楼宇自动化平台。
- 紧凑灵活：体积小、重量轻，无需排油池、防火墙，可嵌入楼层配电间或预装式变电站。
应用场景
- 绿色建筑及零碳园区：满足LEED、WELL及国标绿色建筑三星认证对变压器能效的最高要求。
- 数据中心及超算中心：7×24小时运行，一级能效可显著降低制冷负载，提升PUE值。
- 高端商业综合体及写字楼：超低噪音、阻燃安全，提升租户体验。
- 医院、实验室、精密制造：对电压质量、防火、环保要求极高的场所。
- 地铁、机场、地下枢纽：高湿度、空间受限环境，要求设备耐潮、紧凑、免维护。
- 新能源配套：光伏、储能、充电站，与储能柜、逆变器协同提升系统综合效率。
为什么选择我们
- SCB14系列产品通过国家变压器质量监督检验中心型式试验，具备一级能效检测报告及型号备案证书，损耗实测值优于国标限值。
- 采用荷兰/日本进口环氧树脂（如亨斯迈）及超高磁感硅钢片（23QG080），全自动真空浇注生产线与数控铁芯剪切线，工艺精度行业领先。
- 可定制IP20/IP31防护外壳（不锈钢/铝合金）、温控器通讯协议（Modbus/Profibus）、联结组别（Yyn0/Dyn11）及特殊防腐处理。
- 工厂直销，价格合理，安装指导及24小时售后响应。
- 产品已成功应用于多个国家绿色数据中心、零碳示范园区及出口欧洲项目，运行稳定能耗极低。
