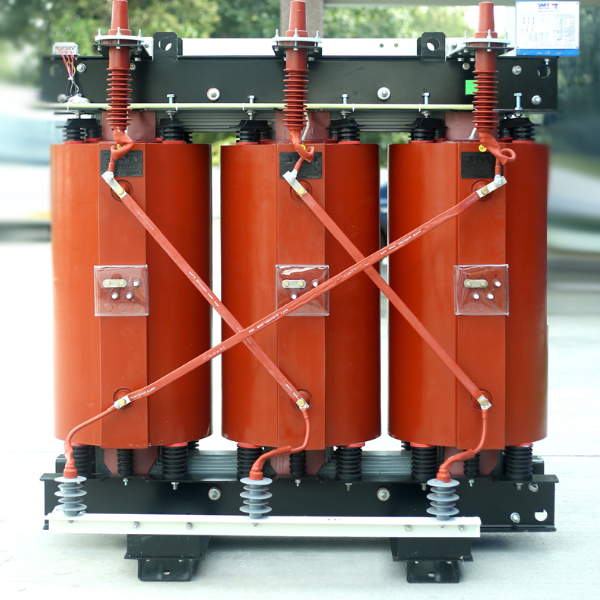

SCB13系列10kV干式变压器 30-2500kVA 超低损耗 环氧真空浇注 阻燃免维护
SCB13系列10kV干式变压器是我公司采用环氧树脂真空浇注工艺制造的高效节能型干式变压器，能效等级达到国家标准GB 20052中二级能效（接近一级能效限值），空载损耗较SCB12系列再降低约10%~15%，是目前干式变压器市场中损耗水平最低的主流产品之一。本系列产品适用于交流50Hz、额定电压10kV的配电系统，额定容量覆盖30kVA至2500kVA，低压侧0.4kV。产品具备超低损耗、阻燃防爆、耐潮湿、低噪音、免维护等突出优势，特别适用于对节能要求严苛的高层建筑、数据中心、商业综合体、医院、地铁及新能源场站等场所。
SCB13系列10kV干式变压器 30-2500kVA 超低损耗 环氧真空浇注 阻燃免维护 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 一个月 |
SCB13系列10kV干式变压器 30-2500kVA 超低损耗 环氧真空浇注 阻燃免维护 详细介绍 :

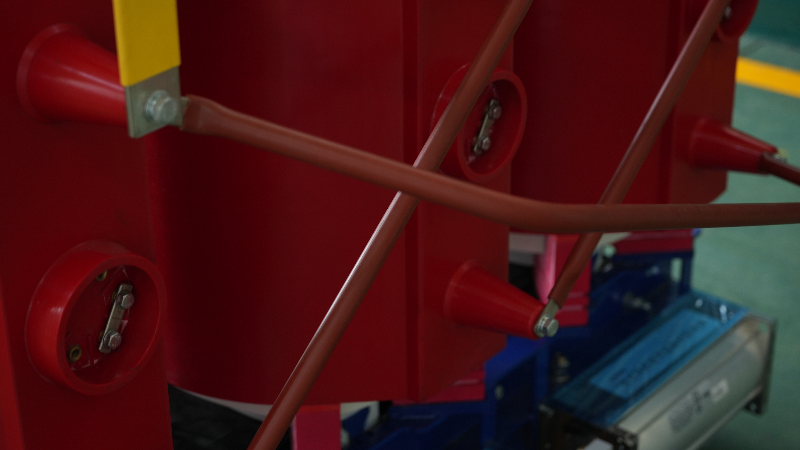

SCB13系列干式变压器高压绕组采用高纯度无氧铜导线，低压绕组采用铜箔绕制，以玻璃纤维网格布为增强材料，在真空状态下用高流动性环氧树脂浇注，经高温固化后形成致密圆筒形整体，局部放电量≤5pC，机械强度极高。铁芯选用超高导磁冷轧取向硅钢片（牌号不低于23QG085），45°全斜步进搭接工艺，铁芯整体退火处理，有效降低磁滞损耗和涡流损耗。线圈内外层采用硅橡胶绝缘，散热性能优异，且不吸潮，可在100%相对湿度环境下长期运行，间断运行无须干燥处理。铁芯夹件经特殊防锈处理，适应潮湿及轻微污染环境。
产品标配智能温控系统，具备3路4-20mA模拟量输出及RS232/RS485数字通讯接口，可实时监测三相绕组温度，自动启停冷却风机，并具备超温报警及跳闸保护功能。冷却方式为自然空气冷却（AN），可配置风冷系统（AF）实现短时增容50%。外壳防护等级可选IP20或IP31，外壳材质为不锈钢或铝合金。
主要技术参数依据您提供的SCB13系列数据（30～2500kVA，10/0.4kV）：
| 额定容量 (kVA) | 空载损耗 (kW) | 负载损耗 (kW) 120℃ | 空载电流 (%) | 阻抗电压 (%) |
|---|---|---|---|---|
| 30 | 0.135 | 0.640 | 2.0 | 4.0 |
| 50 | 0.195 | 0.900 | 2.0 | 4.0 |
| 80 | 0.265 | 1.240 | 1.5 | 4.0 |
| 100 | 0.290 | 1.415 | 1.5 | 4.0 |
| 125 | 0.340 | 1.665 | 1.3 | 4.0 |
| 160 | 0.385 | 1.915 | 1.3 | 4.0 |
| 200 | 0.445 | 2.275 | 1.1 | 4.0 |
| 250 | 0.515 | 2.485 | 0.9 | 4.0 |
| 315 | 0.635 | 3.125 | 0.8 | 4.0 |
| 400 | 0.705 | 3.590 | 0.8 | 4.0 |
| 500 | 0.835 | 4.390 | 0.8 | 4.0 |
| 630 | 0.965 | 5.295 | 0.7 | 4.0 |
| 800 | 1.09 | 6.265 | 0.7 | 4.0 |
| 1000 | 1.27 | 7.315 | 0.7 | 4.0 |
| 1250 | 1.50 | 8.720 | 0.7 | 6.0 |
| 1600 | 1.76 | 10.555 | 0.7 | 6.0 |
| 2000 | 2.19 | 13.005 | 0.6 | 6.0 |
| 2500 | 2.59 | 15.445 | 0.6 | 6.0 |
注：630kVA两组数据为不同设计，可按需选择；Dyn11联结组推荐用于非线性负载及不平衡场合。
使用条件：环境温度-25℃～+40℃，海拔≤1000m（高海拔需降容），相对湿度≤100%，无剧烈振动及腐蚀性气体的户内场所。
产品亮点
- 超低损耗，顶级能效：空载损耗较SCB12降低10%~15%，接近GB 20052一级能效限值，全生命周期电费节省极显著，满足绿色建筑三星及LEED认证要求。
- 环氧真空浇注，阻燃防爆：整体浇注结构，玻璃纤维增强，具有自熄性，遇火不产生有毒气体，无油无泄漏，可直接安装于人员密集场所。
- 全工况耐潮湿：线圈不吸潮，可在100%相对湿度下长期运行，间断运行无须干燥，特别适合地下配电室、隧道等潮湿环境。
- 低噪音运行：优化铁芯磁路及降噪设计，实测噪音低于45dB（A）（30-630kVA），适合医院、学校、酒店等安静区域。
- 免维护，智能温控：无油设计，无需定期换油、滤油；智能温控系统可远程监控绕组温度，实现风机自动启停及超温保护。
- 紧凑安装：体积小、重量轻，无需排油池、防火墙，可嵌入楼层配电间或箱式变电站。
应用场景
- 绿色建筑与超低能耗建筑：满足节能评标要求，降低变压器空载损耗对整体能耗的影响。
- 数据中心及通信基站：7×24小时运行，超低空载损耗可显著降低PUE值。
- 高端商业综合体及写字楼：低噪音、阻燃免维护，提升供电品质。
- 医院、学校、科研机构：对防火、环保、静音要求极高的场所。
- 地铁、隧道、地下电站：高湿度环境，要求设备耐潮、可靠。
- 风光储及充电桩配套：与储能柜、光伏逆变器配合，提升系统综合效率。
为什么选择我们
- SCB13系列产品拥有国家产品型号证书，通过国家变压器质量监督检验中心型式试验及突发短路试验，损耗实测值优于标准。
- 可定制防护等级（IP20/IP31）、外壳材质（不锈钢/铝合金）、温控器通讯协议（Modbus RTU、Profibus）及联结组别（Yyn0/Dyn11）。
- 提供能效实测报告，协助用户申请绿色建筑补贴或节能奖励。
- 工厂直销，价格透明，提供售前选型、安装指导、调试培训及5年质保服务。
- 产品已广泛应用于国家级绿色数据中心、地铁线路及出口欧盟项目中，用户反馈损耗低、运行稳定。
