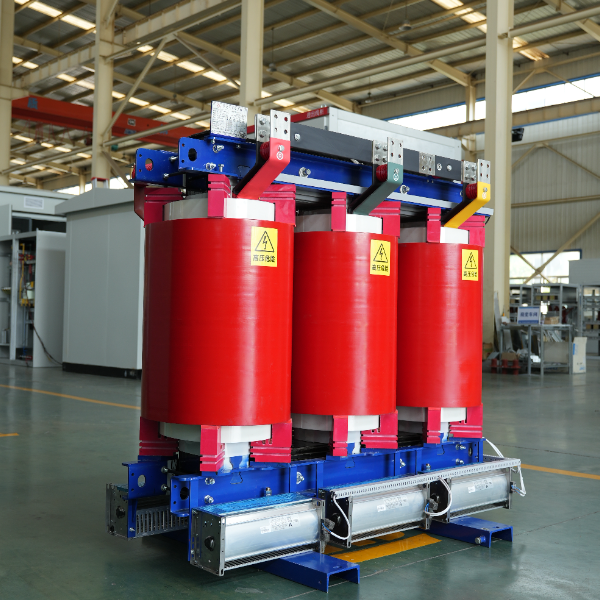

SCB12系列10kV干式变压器 30-2500kVA 二级能效 阻燃免维护
SCB12系列10kV干式变压器是我公司采用环氧树脂真空浇注工艺制造的高效节能干式变压器，能效等级达到国家标准GB 20052中 二级能效 要求，空载损耗较SCB11系列平均降低约10%~15%，是城市配电网、高层建筑、商业中心、医院、地铁及新能源场站等场所的理想配电设备。本系列产品适用于交流50Hz、额定电压10kV的配电系统，额定容量覆盖30kVA至2500kVA，低压侧0.4kV，联结组可选用Yyn0或Dyn11。产品具备阻燃防爆、耐潮湿、低噪音、免维护等突出优势，可分散安装于负荷中心，大幅降低线路损耗和建设投资。
SCB12系列10kV干式变压器 30-2500kVA 二级能效 阻燃免维护 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 一个月 |
SCB12系列10kV干式变压器 30-2500kVA 二级能效 阻燃免维护 详细介绍 :
SCB12系列干式变压器高压绕组采用高纯度无氧铜导线，低压绕组采用铜箔或铝箔绕制，以玻璃纤维网格布为增强材料，在真空状态下用高性能环氧树脂浇注，经高温固化后形成坚固的圆筒形整体结构，机械强度高，局部放电量小于5pC。铁芯选用高导磁冷轧取向硅钢片，45°全斜步进搭接工艺，铁芯整体退火处理，有效降低磁滞损耗和涡流损耗。线圈内外层采用硅橡胶绝缘，散热性能优异，且不吸潮，可在100%相对湿度环境下长期运行，间断运行无须干燥处理。铁芯夹件经特殊防锈处理，适应潮湿及轻微污染环境。
产品标配智能温控系统，具备3路4-20mA模拟量输出及RS232/RS485数字通讯接口，可实时监测并同屏显示三相绕组温度，自动启停冷却风机，并具备超温报警及跳闸保护功能。冷却方式为自然空气冷却（AN），可配置风冷系统（AF）实现短时增容50%。外壳防护等级可选IP20（防固体异物）或IP31（防滴水），外壳材质为不锈钢或铝合金，满足不同安装环境要求。
主要技术参数依据您提供的SCB12系列数据（30～2500kVA，10/0.4kV）：
| 额定容量 (kVA) | 空载损耗 (kW) | 负载损耗 (kW) 120℃ | 空载电流 (%) | 阻抗电压 (%) |
|---|---|---|---|---|
| 30 | 0.150 | 0.71 | 2.0 | 4.0 |
| 50 | 0.215 | 1.00 | 2.0 | 4.0 |
| 80 | 0.295 | 1.38 | 1.5 | 4.0 |
| 100 | 0.320 | 1.57 | 1.5 | 4.0 |
| 125 | 0.375 | 1.85 | 1.3 | 4.0 |
| 160 | 0.430 | 2.13 | 1.3 | 4.0 |
| 200 | 0.495 | 2.53 | 1.1 | 4.0 |
| 250 | 0.575 | 2.76 | 0.9 | 4.0 |
| 315 | 0.705 | 3.47 | 0.8 | 4.0 |
| 400 | 0.785 | 3.99 | 0.8 | 4.0 |
| 500 | 0.930 | 4.88 | 0.8 | 4.0 |
| 630 | 1.07 | 5.88 | 0.7 | 4.0 |
| 800 | 1.21 | 6.96 | 0.7 | 4.0 |
| 1000 | 1.41 | 8.13 | 0.7 | 4.0 |
| 1250 | 1.67 | 9.69 | 0.7 | 6.0 |
| 1600 | 1.96 | 11.7 | 0.7 | 6.0 |
| 2000 | 2.44 | 14.4 | 0.6 | 6.0 |
| 2500 | 2.96 | 17.1 | 0.6 | 6.0 |
注：负载损耗为120℃参考值，Dyn11联结组可承受100%不平衡负载并抑制三次谐波。
使用条件：环境温度-25℃～+40℃，海拔≤1000m（高海拔需降容），相对湿度≤100%，无剧烈振动及腐蚀性气体的户内场所。
产品亮点
- 二级能效，高效节能：空载损耗较SCB10/SCB11降低10%~15%，符合GB 20052二级能效限值，长期运行电费节省显著，满足绿色建筑及低碳项目要求。
- 环氧真空浇注，阻燃防爆：整体浇注结构，玻璃纤维增强，具有自熄性，遇火不产生有毒气体，无油无泄漏，可直接安装于人员密集场所。
- 全工况耐潮湿：线圈不吸潮，可在100%相对湿度下长期运行，间断运行无须干燥，特别适合地下配电室、隧道等潮湿环境。
- 低噪音运行：优化铁芯磁路及降噪设计，实测噪音低于国家标准，适合医院、学校、酒店等安静区域。
- 免维护，智能温控：无油设计，无需定期换油、滤油；智能温控系统可远程监控绕组温度，实现风机自动启停及超温保护。
- 紧凑安装：体积小、重量轻，无需排油池、防火墙，可嵌入楼层配电间或箱式变电站。
应用场景
- 高层建筑与商业综合体：地下配电室或楼层电井安装，阻燃免维护，节省空间。
- 医院、学校、剧院：对噪音、防火、环保要求高的公共场所。
- 地铁、隧道、地下电站：高湿度环境，要求设备耐潮、可靠。
- 工业园区及洁净车间：替代油浸式变压器，消除油泄漏隐患。
- 新能源及数据中心：与光伏、储能系统配套，为IT设备提供稳定电源。
为什么选择我们
- SCB12系列产品拥有国家产品型号证书，通过国家变压器质量监督检验中心型式试验及突发短路试验。
- 采用进口优质环氧树脂及高磁感硅钢片（如27QG090），全自动真空浇注生产线与数控铁芯剪切线，制造精度高。
- 可定制防护等级（IP20/IP31）、外壳材质（不锈钢/铝合金）、温控器通讯协议（Modbus RTU）及联结组别。
- 工厂直销，价格透明，提供售前选型、安装指导、调试培训及质保期快速响应服务。
- 产品已广泛应用于国内众多节能改造及出口项目中，用户反馈损耗低、运行稳定。
