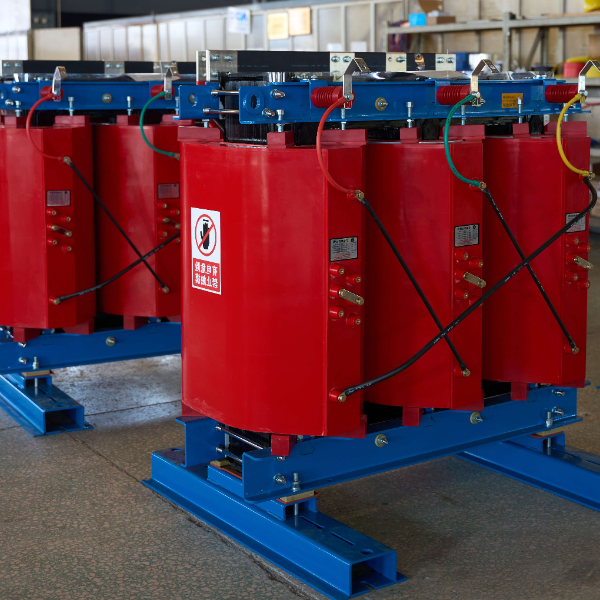

SCB11系列10kV干式变压器 30-2500kVA 低损耗环保型 环氧浇注阻燃免维护 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 一个月 |
SCB11系列10kV干式变压器 30-2500kVA 低损耗环保型 环氧浇注阻燃免维护 详细介绍 :
SCB11系列干式变压器高压绕组采用高纯度无氧铜导线，低压绕组采用铜导线或铝箔绕制，以玻璃纤维网格布为增强材料，在真空状态下用不加填料的环氧树脂浇注，固化后形成坚固的圆筒形整体结构，具有极高的机械强度和极低的局部放电量。铁芯选用高导磁冷轧取向硅钢片，45°全斜步进搭接工艺，配合铁芯整体退火处理，有效降低空载损耗和磁致伸缩噪声。线圈内外侧采用硅橡胶绝缘，散热良好且不吸潮，可在100%相对湿度环境下长期运行，间断运行无须预热去潮处理。铁芯夹件设有特殊防锈保护层，适应潮湿及轻微污秽环境。
产品标配智能温控系统，具备3路4-20mA模拟量输出及RS232/RS485数字通讯接口，可实时监测三相绕组温度，自动控制风机启停，并具有超温报警、跳闸保护功能。冷却方式为自然空气冷却（AN），可配置风冷系统（AF）实现短时增容50%。外壳防护等级可选IP20或IP31，材质为不锈钢或铝合金，满足不同安装环境要求。
主要技术参数依据您提供的SCB11系列数据（30～2500kVA，10/0.4kV，联结组Yyn0或Dyn11）：
| 额定容量 (kVA) | 空载损耗 (kW) | 负载损耗 (kW) 120℃ | 空载电流 (%) | 阻抗电压 (%) |
|---|---|---|---|---|
| 30 | 0.17 | 0.72 | 2.0 | 4.0 |
| 50 | 0.25 | 1.02 | 2.0 | 4.0 |
| 80 | 0.34 | 1.31 | 1.5 | 4.0 |
| 100 | 0.36 | 1.51 | 1.5 | 4.0 |
| 125 | 0.42 | 1.81 | 1.3 | 4.0 |
| 160 | 0.49 | 2.31 | 1.3 | 4.0 |
| 200 | 0.56 | 2.51 | 1.1 | 4.0 |
| 250 | 0.65 | 2.81 | 1.1 | 4.0 |
| 315 | 0.79 | 3.41 | 1.0 | 4.0 |
| 400 | 0.88 | 3.91 | 1.0 | 4.0 |
| 500 | 1.05 | 4.62 | 1.0 | 4.0 |
| 630 | 1.21 | 5.82 | 0.85 | 4.0 |
| 800 | 1.37 | 6.91 | 0.85 | 4.0 |
| 1000 | 1.59 | 8.11 | 0.85 | 4.0 |
| 1250 | 1.88 | 9.61 | 0.85 | 6.0 |
| 1600 | 2.21 | 11.7 | 0.85 | 6.0 |
| 2000 | 2.72 | 14.4 | 0.7 | 6.0 |
| 2500 | 3.20 | 17.1 | 0.7 | 6.0 |
注：负载损耗为120℃参考值，联结组Dyn11可承受不平衡负载，抑制三次谐波。
使用条件：环境温度-25℃～+40℃，海拔≤1000m（高海拔需降容），相对湿度≤100%，无剧烈振动及腐蚀性气体的户内场所。
产品亮点
- 环氧树脂真空浇注，阻燃环保：整体浇注结构，玻璃纤维增强，具有自熄性，遇火不产生有毒气体，无油无泄漏，符合绿色建筑标准。
- 低损耗节能：空载及负载损耗较SCB10降低5%~8%，达到GB 20052三级能效，年运行电费更低。
- 全工况耐潮湿：线圈不吸潮，可在100%相对湿度下连续运行，间断运行无须干燥，特别适合地下及潮湿环境。
- 低噪音运行：优化铁芯磁路及降噪工艺，噪音水平优于国标，适用于医院、图书馆等安静场所。
- 免维护设计：无油、无风机（AN运行）时完全免维护；可选配自冷却风机，定期清洁滤网即可。
- 智能温控与通讯：标配RS485接口，可接入楼宇自动化系统，远程监控绕组温度及风机状态。
应用场景
- 高层建筑与星级酒店：安装于地下室或楼层配电间，阻燃免维护，不占用过多空间。
- 医院、学校、剧院：低噪音、无火灾隐患，保障人员密集场所安全。
- 地铁、隧道、地下电站：耐潮湿，设备紧凑，无需排油设施。
- 商业综合体及数据中心：为照明、空调、IT设备提供可靠电源，符合消防规范。
- 风光储新能源配套：作为升压或降压变压器，配合储能柜、光伏逆变器使用。
为什么选择我们
- SCB11系列产品拥有国家产品型号证书，通过型式试验及突发短路试验，质量可靠。
- 采用进口优质环氧树脂及高导磁硅钢片，全自动真空浇注生产线与铁芯数控剪切线，加工精度高。
- 外壳可按需提供IP20/IP31防护等级，不锈钢或铝合金材质，防锈美观。
- 温控系统可定制通讯协议，兼容主流楼宇自控平台。
- 工厂直销，价格合理，提供售前选型、安装指导、调试培训及质保期服务。
- 产品已广泛应用于国内多个重点工程及出口项目中，用户反馈优异。
