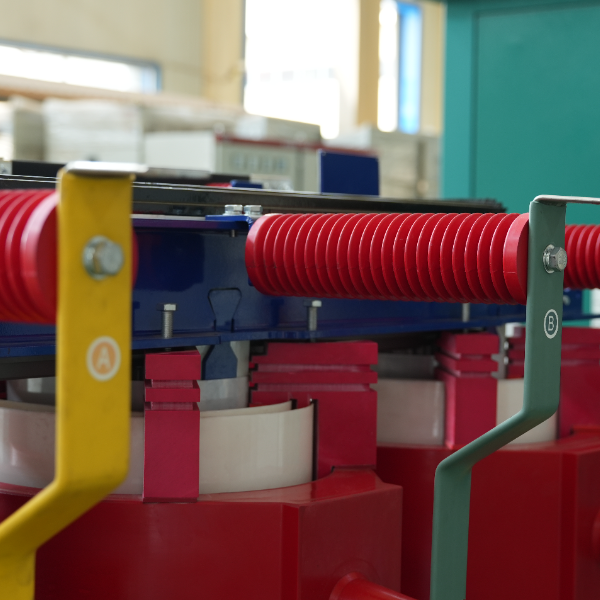

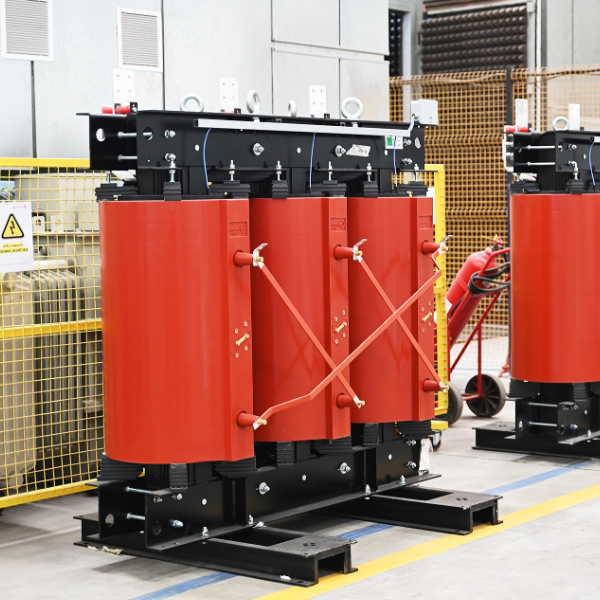

SCB10系列10kV干式变压器 30-2500kVA 环氧树脂浇注 低噪音阻燃免维护 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 一个月 |
SCB10系列10kV干式变压器 30-2500kVA 环氧树脂浇注 低噪音阻燃免维护 详细介绍 :
SCB10系列干式变压器高压绕组采用无氧铜导线绕制，低压绕组采用铜导线或铝箔绕制，以玻璃纤维网格布填充增强，在真空状态下用不加填料的环氧树脂浇注，固化后形成坚固的圆筒形整体。这种结构使绕组机械强度极高，局部放电量小，抗短路能力优异。铁芯选用高导磁冷轧取向硅钢片，45°全斜接缝及步进搭接工艺，有效降低空载损耗和噪音。线圈内外侧均采用硅橡胶绝缘，散热性能好，且不吸潮，可在100%相对湿度环境下长期运行，间断运行无需预热去潮处理。铁芯夹件设有特殊防锈保护层，适应恶劣环境。
产品配置智能温控系统，具有3路4-20mA模拟量输出及RS232/RS485数字通讯接口，可实时监测并同屏显示三相绕组温度，自动启停冷却风机，并具备超温报警及跳闸保护功能。冷却方式采用空气自然冷却（AN），可配置风冷系统（AF）实现短时增容50%。外壳防护等级可选IP20（防固体异物）或IP31（防滴水），外壳材质为不锈钢或铝合金。
主要技术参数依据您提供的SCB10系列数据（30～2500kVA，10/0.4kV）：
| 额定容量 (kVA) | 空载损耗 (kW) | 负载损耗 (kW) 120℃ | 空载电流 (%) | 阻抗电压 (%) |
|---|---|---|---|---|
| 30 | 0.19 | 0.71 | 2.0 | 4.0 |
| 50 | 0.27 | 1.00 | 2.0 | 4.0 |
| 80 | 0.37 | 1.38 | 1.5 | 4.0 |
| 100 | 0.40 | 1.57 | 1.5 | 4.0 |
| 125 | 0.47 | 1.85 | 1.3 | 4.0 |
| 160 | 0.54 | 2.13 | 1.3 | 4.0 |
| 200 | 0.62 | 2.53 | 1.1 | 4.0 |
| 250 | 0.72 | 2.76 | 1.1 | 4.0 |
| 315 | 0.88 | 3.47 | 1.0 | 4.0 |
| 400 | 0.98 | 3.99 | 1.0 | 4.0 |
| 500 | 1.16 | 4.88 | 1.0 | 4.0 |
| 630 | 1.34/1.30* | 5.88/5.96* | 0.85 | 4.0 |
| 800 | 1.52 | 6.96 | 0.85 | 4.0 |
| 1000 | 1.77 | 8.13 | 0.85 | 4.0 |
| 1250 | 2.09 | 9.69 | 0.85 | 6.0 |
| 1600 | 2.45 | 11.7 | 0.85 | 6.0 |
| 2000 | 3.05 | 14.4 | 0.7 | 6.0 |
| 2500 | 3.60 | 17.1 | 0.7 | 6.0 |
注：630kVA有不同损耗值，按设计略有差异。
产品使用条件：环境温度-25℃～+40℃，海拔≤1000m（高海拔需降容或特殊设计），相对湿度可达100%，无剧烈振动及腐蚀性气体的户内场所。
产品亮点
- 环氧树脂真空浇注，阻燃防爆：绕组整体浇注成型，玻璃纤维增强，具有自熄特性，遇火不产生有毒气体，无火灾隐患，可直接安装于负荷中心。
- 免维护，耐潮湿：线圈不吸潮，铁芯夹件防锈，可在100%相对湿度下长期运行，间断运行无需干燥处理，运维成本极低。
- 低噪音低损耗：SCB10系列优化铁芯与绕组设计，空载损耗及负载损耗达到GB 20052三级能效要求，噪音优于国标，适合安静场所。
- 抗短路能力优异：整体浇注刚体结构，机械强度极高，通过突发短路试验，极少因短路损坏。
- 智能温控系统：自动监测绕组温度，风机启停、报警、跳闸功能完善，支持RS485远程通讯，可接入楼宇自控系统。
- 灵活安装：体积小、重量轻，无需排油池、防火墙等附属设施，可分散安装于楼层配电间或嵌入箱式变电站。
应用场景
- 高层建筑及商业综合体：安装于地下配电室或楼层电井，阻燃免维护，节省空间。
- 医院、学校、剧院：对噪音、防火、环保要求极高的公共场所。
- 地铁、隧道、机场：潮湿、空间受限环境，要求设备耐潮、免维护。
- 工业园区及工矿企业：作为动力配电变压器，特别适合对油泄漏敏感的洁净车间。
- 新能源及数据中心：与光伏、储能系统配套，或为IT设备提供可靠电源。
为什么选择我们
- SCB10系列产品拥有国家产品型号证书，通过国家变压器质量监督检验中心型式试验，性能参数真实可靠。
- 采用进口环氧树脂及高导磁硅钢片，全自动真空浇注设备和铁芯剪切线，制造精度高。
- 可定制防护等级（IP20/IP31）、外壳材质（不锈钢/铝合金）、温控器通讯协议及联结组别（Yyn0/Dyn11）。
- 工厂直销，价格透明，批量采购可议；提供售前选型、安装指导、调试培训及质保期内快速响应服务。
- 产品已广泛应用于国内众多重点工程及出口项目中，运行稳定，用户口碑良好。
