GGD交流低压配电柜 380V/3150A 动力照明配电 发电厂变电站专用 通过3C认证
GGD交流低压配电柜是我公司根据能源部广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计开发的新型低压成套开关设备。本产品适用于交流50/60Hz、额定工作电压380V、额定工作电流至3150A（最大可达4000A）的配电系统中，作为动力、照明及配电设备的电能转换、分配与控制之用。GGD型配电柜具有分断能力高、动热稳定性好、电气方案灵活、组合方便、结构新颖、防护等级高等特点，可广泛应用于发电厂、变电站、厂矿企业、高层建筑等场所，是低压成套开关设备的更新换代产品，并已通过国家3C强制性产品认证。
GGD交流低压配电柜 380V/3150A 动力照明配电 发电厂变电站专用 通过3C认证 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 一个月 |
GGD交流低压配电柜 380V/3150A 动力照明配电 发电厂变电站专用 通过3C认证 详细介绍 :

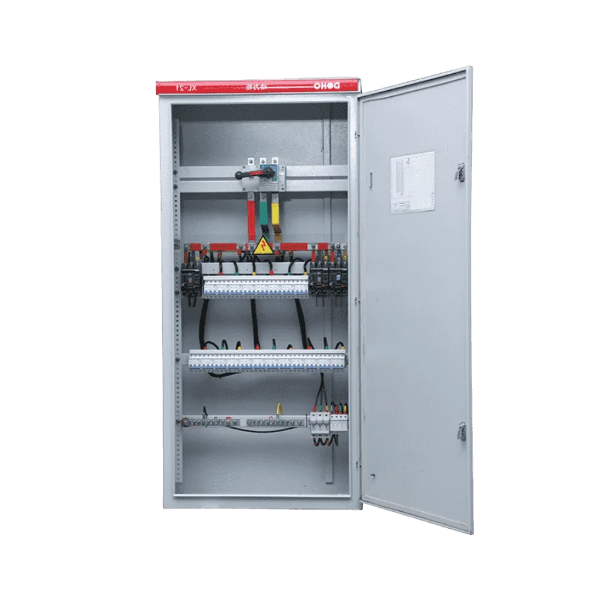

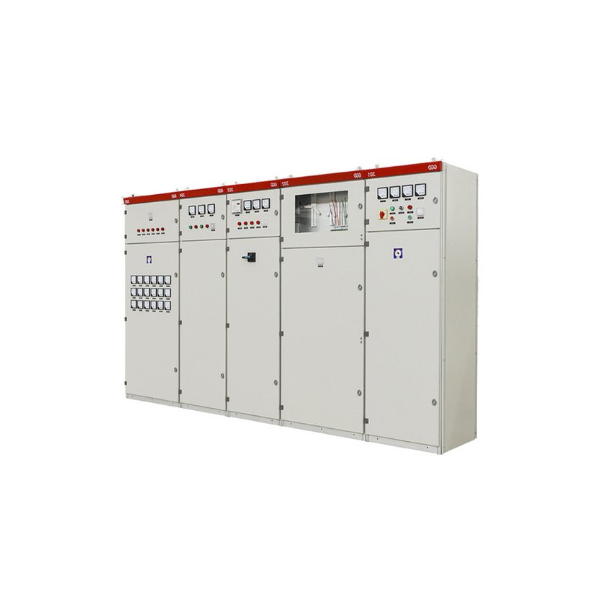

GGD交流低压配电柜柜体采用优质冷轧钢板经数控折弯、焊接而成，结构牢固，外形美观。柜体为固定式结构，分为母线室、电器室、电缆室等，各功能单元布局合理，便于安装、维护和检修。柜内主母线采用矩形铜排或铝排，水平母线额定电流可达4000A，短时耐受电流（1s）最高为50kA，峰值耐受电流可达105kA。柜体防护等级为IP30（也可定制IP40），能有效防止直径不小于2.5mm的固体异物进入，适合户内安装。
产品主要技术参数：
- 额定电压：AC380V
- 额定频率：50Hz（可兼容60Hz）
- 额定电流：≤4000A
- 额定短时耐受电流（1s）：15kA、30kA、50kA
- 额定峰值耐受电流：30kA、63kA、105kA
- 介电强度：2500V/1min
- 额定绝缘电压：660V
- 防护等级：IP30
- 外形尺寸（宽×深×高）：600/800/1000mm × 600/800/1000mm × 2200mm
GGD柜内可配置各类低压电器元件，如框架断路器、塑壳断路器、接触器、热继电器、变频器、软启动器、电度表、电流互感器等，满足动力配电、电动机控制、照明配电等多种需求。柜体采用标准化设计方案，出线回路数量可根据用户系统图灵活配置，安装调试便捷。
使用环境：周围空气温度不高于+40℃，不低于-5℃，24h平均不高于+35℃；海拔不超过2000m；相对湿度在+40℃时不超过50%，在+20℃时不超过90%（可能产生凝露，可配置加热器）；设备安装时与垂直面倾斜度不超过5°；安装在无剧烈震动、无腐蚀性气体和导电尘埃的户内场所（污染等级3）。
产品亮点
- 高可靠性：主母线短时耐受电流达50kA，峰值耐受105kA，可承受大系统短路冲击，保障供电连续。
- 电气方案灵活：出线回路数可根据用户需求定制，组合方便，可满足不同配电系统的一次接线和二次控制要求。
- 结构新颖：柜体采用通用化设计，零部件标准化程度高，互换性好；柜顶前后两侧可加装防护板，提高安全性能。
- 防护等级高：IP30防护等级，有效防尘、防异物，适合配电室等室内环境；可升级至IP40，适应更洁净或轻微污染的场所。
- 安装维护便捷：柜内布局合理，元器件安装位置清晰，电缆进出线方便；柜门开合角度大，便于检修。
- 通过3C认证：产品严格按照国家标准GB/T 7251设计制造，并取得中国强制性产品认证证书，质量有保障。
应用场景
- 发电厂与变电站：作为厂用电低压配电柜、站用电配电柜。
- 工矿企业：车间动力配电中心、照明配电箱、电机控制中心。
- 高层建筑：楼层配电总柜、空调机组配电柜、电梯配电柜。
- 商业综合体：变电所低压出线柜、应急照明配电柜。
- 基础设施建设：机场、地铁、医院、学校等场所的低压配电系统。
为什么选择我们
- 二十年低压成套设备生产经验，技术成熟，产品覆盖全国各地及海外市场。
- 全套数控加工设备保证柜体加工精度，焊接牢固，表面喷塑均匀美观。
- 每台产品出厂前均经过完整的主回路工频耐压、绝缘电阻、接地电阻、机械操作及保护功能试验，并附有出厂检验报告。
- 完善的售后服务体系，接到服务通知后快速响应，提供技术支持和备件供应。
- 价格合理，性价比高，可承接大批量订单，交货周期短。
