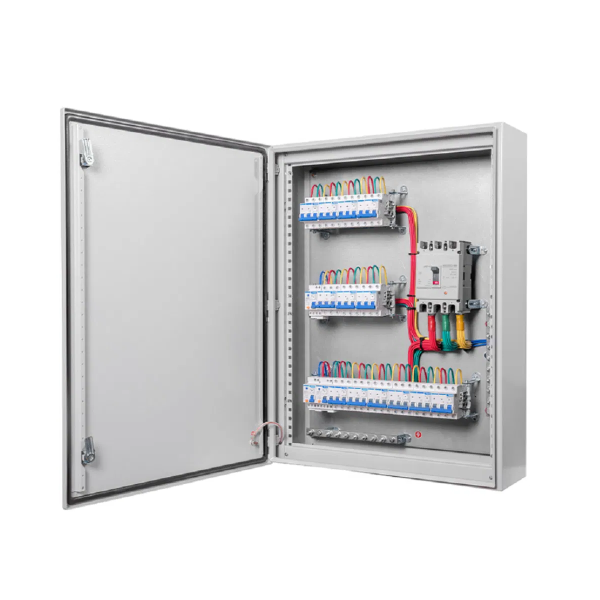

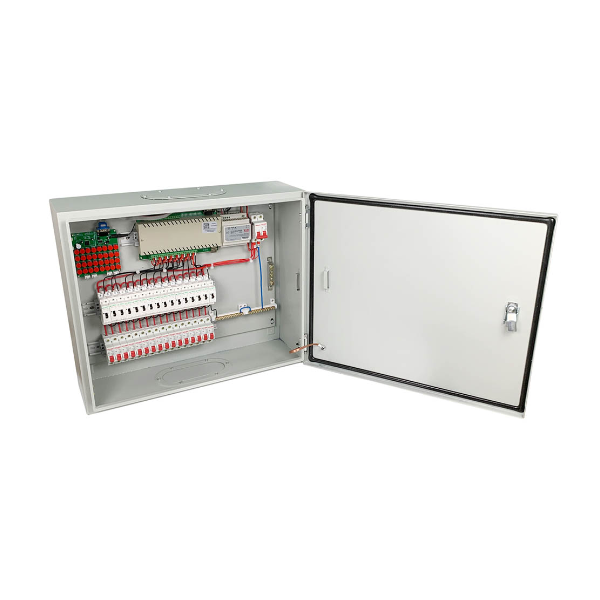

JP综合配电箱 农村配电台区专用 配电/计量/保护/无功补偿一体 户外IP65防护 国网标准 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 一个月 |
JP综合配电箱 农村配电台区专用 配电/计量/保护/无功补偿一体 户外IP65防护 国网标准 详细介绍 :

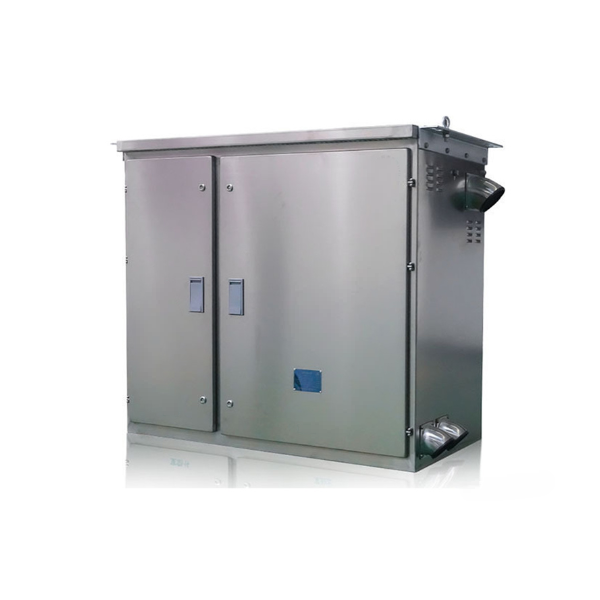

JP综合配电箱采用优质冷轧钢板或不锈钢板制成，箱体为全封闭式户外结构，具有足够的机械强度，确保运输和安装过程中不变形。箱体防护等级室内不低于IP30，室外不低于IP65，可有效防止雨水、灰尘、昆虫等侵入，适合户外长期运行。箱体内部划分为进线室、馈线室、计量室、无功补偿室等功能区域，各区域之间设有隔板，确保操作安全。箱体下部设有电缆进出线口，并配有防水格兰头或密封胶圈；柜体底部设有主接地螺钉，门与柜体之间采用黄绿双色软线可靠连接，形成完整接地保护。JP柜集低压配电、电能计量、短路/过载/漏电保护、无功补偿于一体。补偿部分采用智能无功补偿控制器，以无功功率或无功电流为控制物理量，自动分组投切电容器组，响应时间≤20ms。电容器分组一般为2～5级，补偿方式为三相共补，可实现手动或自动两种投切运行方式。保护功能齐全，具有过压、欠压、过载、短路、缺相、零序电流超限等保护功能，并可加装漏电保护器，实现人身安全保护。
产品主要技术参数：
- 额定电压：400V
- 额定频率：50Hz/60Hz
- 配用变压器容量：10、20、30、50、63、80、100、125、160、200、250、315、400kVA
- 电容分组：一般2、3、4、5级（可按用户要求设置）
- 馈电回路：一般2路，每路按所配变压器总容量的80%～100%配置（可按用户要求增加）
- 补偿方式：三相共补（可选分相补偿）
- 控制物理量：无功功率或无功电流
- 最快响应时间：≤20ms
- 防护等级：室内不低于IP30，室外不低于IP65
- 外形尺寸：根据变压器容量及回路数定制，一般长×宽×高为900×500×1200mm～1200×700×1500mm
- 使用环境：适合户外安装，环境温度-25℃～+55℃；相对湿度≤95%；海拔不超过2000m；无严重腐蚀性气体及剧烈振动场所。
产品亮点
- 六合一集成功能：集配电、计量、保护（过载/短路/漏电/防雷）、无功补偿于一体，替代多台单独装置，节省投资和安装空间。
- 高防护等级IP65：全密封户外结构，防水、防尘、防腐蚀，可直接安装于电线杆下或户外台架上，无需另建配电房。
- 智能无功补偿：控制器以无功功率或无功电流为判据，自动快速投切电容器，响应时间≤20ms，补偿后功率因数≥0.95，有效降低线损。
- 完善的综合保护：具有过压、欠压、过载、短路、缺相、零序超限等保护功能，可选配漏电保护器，保障人身设备安全。
- 国网标准设计：产品符合国家电网公司配电台区标准化设计要求，进线、出线、计量、补偿分区明确，便于供电部门统一管理。
- 安装便捷：箱体设有吊环和安装支架，可安装于H型水泥杆或落地台架上；进出线采用电缆下进下出，接线方便。
应用场景
- 农村配电台区：替代传统分散的电能表箱、刀闸箱、补偿箱，用于10kV柱上变压器台的0.4kV侧，实现一户一表下的集中配电、计量与补偿。
- 小城镇及新农村建设：用作低压主干线的分配电箱，为农户、商户、小型加工厂提供可靠电源。
- 工矿企业及农场：作为独立台区的综合配电装置，控制灌溉泵站、养殖场、农产品加工设备等。
- 住宅小区及临时工地：用作户外集中计量配电箱，配套变压器组成临时施工电源。
- 老旧小区改造：替换原有的旧式配电箱，增加无功补偿和漏电保护功能，提升供电质量和安全水平。
为什么选择我们
- 产品严格按照国家电网公司典型设计图纸生产，已通过多项型式试验，在多个省市农网改造项目中批量应用，运行稳定可靠。
- 智能无功补偿控制器采用高性能单片机，具有RS485通讯接口，可接入远程抄表及配电自动化系统，方便供电公司远程监控。
- 电容器采用自愈式低压并联电容器，内置放电电阻，具有过压、过热保护，使用寿命长。
- 箱体材料可选用普通冷轧钢板+静电喷塑（经济型）或不锈钢板+抗紫外线粉末喷涂（耐候型），适应沿海、高污染等恶劣环境。
- 可提供多种配置方案：按变压器容量灵活配置电容器分组和容量；可按用户要求增加出线回路数（如4路、6路）；可配置智能漏电保护器实现分级保护；可增加防雷浪涌保护器。
- 每台JP柜出厂前进行完整的主回路工频耐压、绝缘电阻、接地连续性、电容器投切试验、保护功能模拟测试，并提供出厂检验记录。
- 售后服务：提供现场安装技术指导，协助用户进行定值整定和系统调试；并提供远程技术支持及易损件供应。
