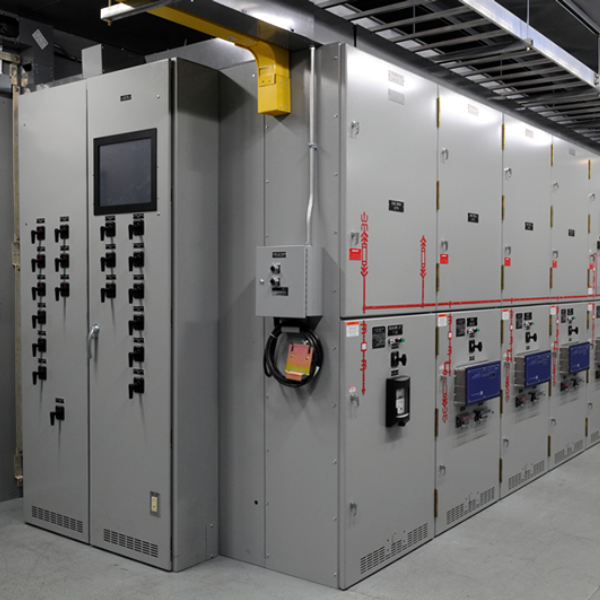

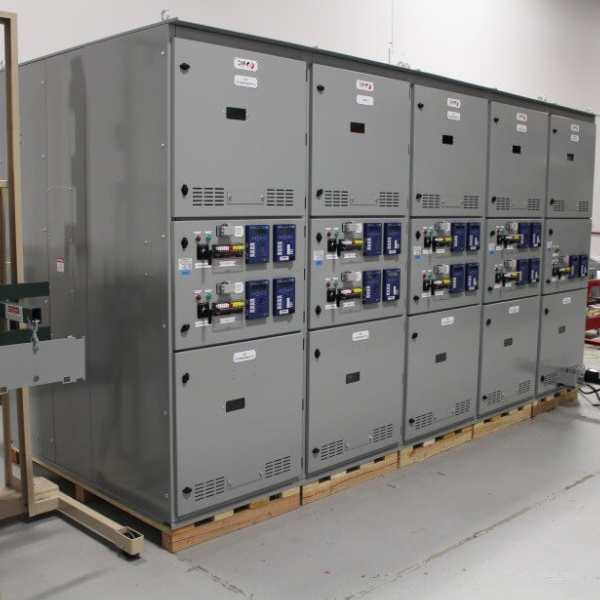

KYN28-12铠装移开式交流金属封闭开关设备 12kV手车式真空断路器 五防联锁 发电厂配电专用 规格参数 :
| 价格 | 联系我们 |
| 原产地 | 中国 |
| 最小起订量 | 10 |
| 付款方式 | OEM、ODM、OBM |
| 供货能力 | 1000 |
| 发货期限 | 一个月 |
KYN28-12铠装移开式交流金属封闭开关设备 12kV手车式真空断路器 五防联锁 发电厂配电专用 详细介绍 :
KYN28-12开关柜柜体由优质覆铝锌钢板经数控钣金加工后组装而成，强度高、耐腐蚀。柜体分为断路器室、母线室、电缆室、仪表室四个独立隔室，各隔室间采用金属隔板分隔，并设有独立的压力释放通道，有效防止故障扩大。断路器配置手车式结构，手车具有工作、试验/隔离、移开三个位置，相同规格手车可互换。手车在柜体内移动轻便，且机械联锁可靠。主开关可采用VS1型真空断路器，开断性能稳定，机械寿命可达20000次以上，也可选用ABB VD4断路器满足高端用户需求。
开关柜满足国家标准GB3906及DL/T404要求，具有完善的“五防”联锁功能：
- 防止带负荷推拉断路器手车；
- 防止误分合断路器；
- 防止接地开关处在闭合位置时关合断路器；
- 防止误入带电隔室；
- 防止在带电时误合接地开关。
- 柜体外形尺寸：额定电流≤1250A时，宽×深×高为800×1500×2300mm（40kA时为800宽）；额定电流≥1600A时为1000×1500×2300mm。防护等级：外壳为IP4X，断路器室门打开时为IP2X，有效防止异物和人体触及带电部件。
主要技术参数：
- 额定电压：12kV
- 额定频率：50/60Hz
- 额定绝缘水平：1min工频耐受电压42kV（隔离断口48kV），雷电冲击耐受电压75kV（隔离断口85kV）
- 额定电流：630、1250、1600、2000、2500、3150、4000、5000A
- 额定短时耐受电流（4s）：20、25、31.5、40、50kA
- 额定峰值耐受电流：50、63、80、100、125kA
- 额定短路开断电流：20、25、31.5、40、50kA
- 额定短路关合电流（峰值）：50、63、80、100、125kA
- 使用环境条件：周围空气温度不高于+50℃，24h内平均温度不高于+35℃；相对湿度在+40℃时不超过50%，+20℃时不超过90%；海拔不超过2000m；无腐蚀性或可燃气体；地震烈度不超过8度。
产品亮点
- 铠装移开式结构：手车可抽出，便于检修与互换，缩短停电时间。
- 完善五防联锁：机械与电气双重闭锁，杜绝误操作，保障人身与设备安全。
- 高可靠性：配VS1或VD4真空断路器，开断能力强，电寿命长，适合频繁操作。
- 分隔明确：各隔室独立，故障局限在隔室内，防止蔓延。
- 大电流规格齐全：额定电流最高达5000A，短路开断能力达50kA，满足大容量需求。
- 适应恶劣环境：防护等级IP4X，防尘防异物，适合发电厂、变电站等工业环境。
应用场景
- 发电厂：作为厂用电配电、发电机出口断路器或主变压器进线柜。
- 变电站：电力系统二次变电所的10kV受电、送电及母联分段。
- 工矿企业：大型工业用户配电室，控制高压电动机及变压器。
- 市政设施：机场、医院、数据中心等重要场所的高压配电。
为什么选择我们
- 产品通过国家高压电器质量监督检验中心型式试验，符合GB/T 11022、GB 3906标准。
- 拥有多年KYN28生产经验，零部件采用模具化加工，精度高、互换性好。
- 可提供手车互换性测试报告，确保备用手车与原有柜体匹配。
- 提供现场安装指导、调试及操作培训服务。
- 全国多个省市有运行业绩，产品质量与售后口碑良好。
相关产品
相关文章
-

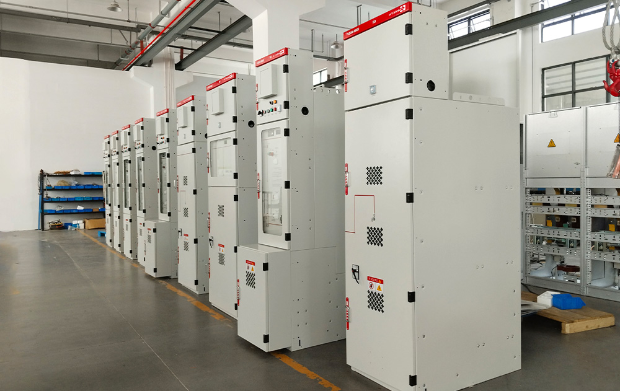

读懂交流金属封闭式开关设备：环网柜与配电箱在城网改造中的核心作用
引言随着城市化进程的不断深入，大量老旧配电网已经难以满足日益增长的用电需求。线路过载、设备老化、故障停电频繁等问题，成为制约城市供电可靠性的主要瓶颈。城市配电网升级改造的核心任务，正是通过设备更新和网架重构，提高供电可靠性、消除过载瓶颈、提升配电自动化水平。在这一背景下，一种功能全面、结构紧凑、安全可靠的电力设备——交流金属封闭式开关设备，逐渐成为城网改造工程中的关键支撑。交流金属封闭式开关设备是指所有高压带电部件全部封闭在金属外壳内，并配有完善的接地系统和联锁装置的一种成套配电装置。其典型产品包括：用于10kV环网供电的环网柜、用于低压侧电能分配的配电箱，以及KYN28中置柜、XGN固定柜等。这些产品虽然电压等级和功能各异，但同属于交流金属封闭式开关设备的大家族，遵循相同的国家标准和“五防”安全要求。在城网改造工程中，环网柜与配电箱扮演着不可替代的角色。环网柜通常安装在10kV高压侧，负责电缆环网的分段、联络与故障隔离，是构建“手拉手”环网、实现双电源供电的核心节点。配电箱则部署在0.4kV低压侧，承担电能分配、保护与计量功能，是连接变压器与终端用户的关键枢纽。两者一高一低、一刚一柔，共同构成从变电站到
-

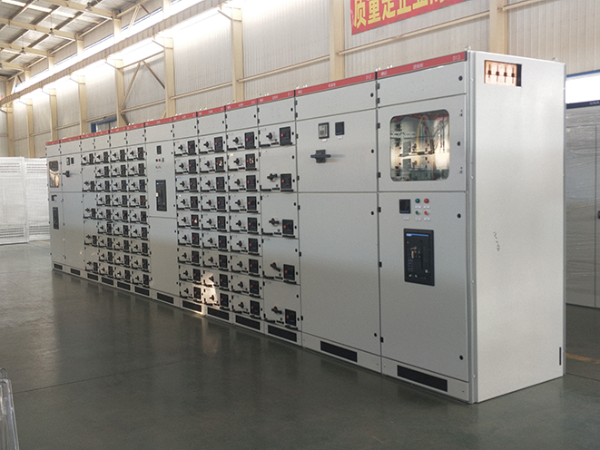

变电站升级指南：环网柜、配电柜与DFW电缆分接箱的协同应用
